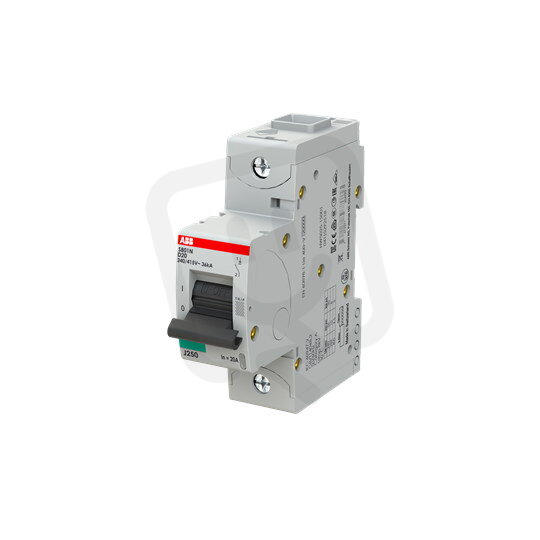

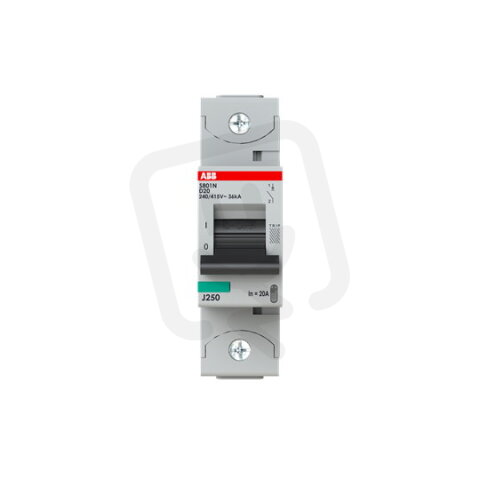

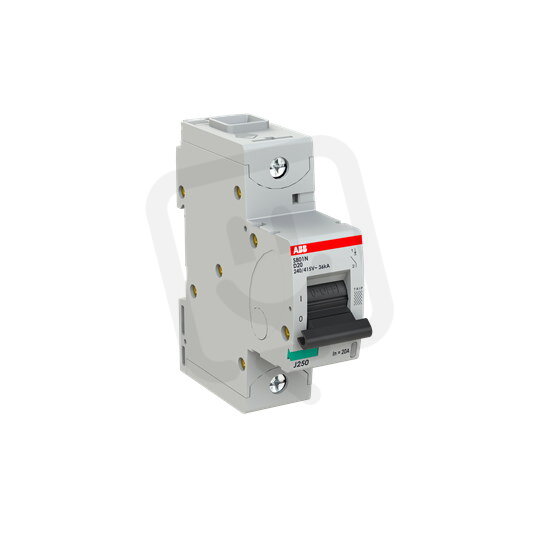

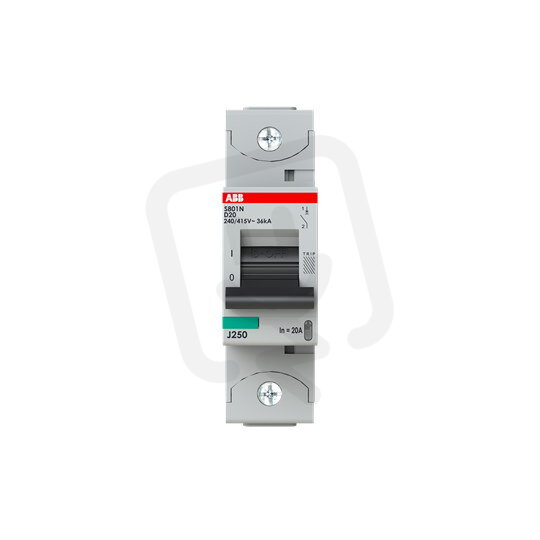

S801N-D20 jistič 1p char. D 20A s klecovou svorkou Icu 36kA ABB 2CCS891001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 984,13 Kč
Cena po registraci:
1 771,59 Kč/ks
Po registraci bez DPH:
1 464,12 Kč
Vaše cena s DPH:
1 845,26 Kč/ks
Vaše cena bez DPH:
1 525,01 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138342
- Kód dodavatele:
- 2CCS891001R0201
- EAN:
- 7612271204792
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 20 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 36 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 4,5 kA
- Ztrátový výkon:
- 3,5 W
S801N-D20 jistič 1p char. D 20A s klecovou svorkou Icu 36kA ABB 2CCS891001R0201
S801N-D20 (EAN 7612271204792) je jednopólový modulární jistič ABB s charakteristikou D a jmenovitým proudem 20 A, určený pro AC/DC při jmenovitém napětí 230 V.
Má modulární šířku 1,5, stupeň krytí IP20 a vypínací schopnost zkratu podle IEC 60947-2 Icu 36 kA (230 V) a 4,5 kA (400 V), přičemž podle EN 60898 je uvedena hodnota 20 kA.
Jistič disponuje klecovou svorkou, možností doplňkové výbavy (ano), nespíná N vodič (ne) a je určen pro pevné vodiče do 0–70 mm² a vícežilové připojení do 0–50 mm² při teplotách -40–70 °C.
Proč si vybrat tento jistič?
- Má charakteristiku D, vhodnou pro obvody s vyššími spouštěcími proudy (např. motory a indukční zátěže).
- Je určen pro jmenovitý proud 20 A, což ho činí vhodným pro běžné proudové větve.
- Nabízí vypínací schopnost Icu 36 kA (dle výrobce), přičemž podle normy EN 60898 dosahuje 20 kA při 230/400 V.
- Je kompatibilní se střídavým i stejnosměrným napětím (AC/DC), takže jej lze použít v různých typech instalací.
- Usnadňuje montáž díky klecové svorce pro spolehlivé připojení vodičů.
- Zabírá málo místa na liště díky modulární šířce 1,5.
Interní název produktu
S801N-D20
Podrobný popis produktu
S801N-D20; jistič typu S800N ; počet pólů: 1; vypínací charakteristika: D; jmenovitý proud: 20A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
