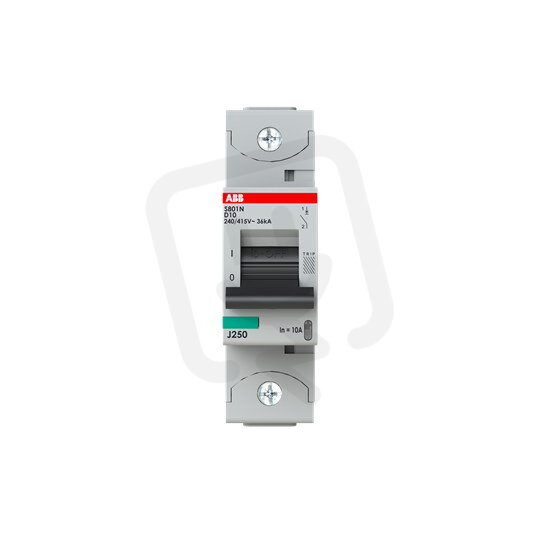

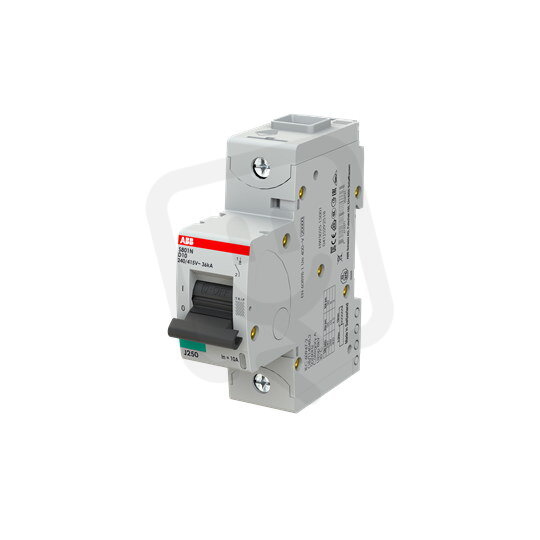

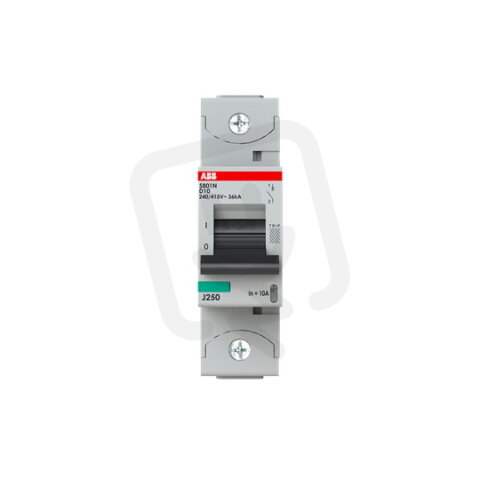

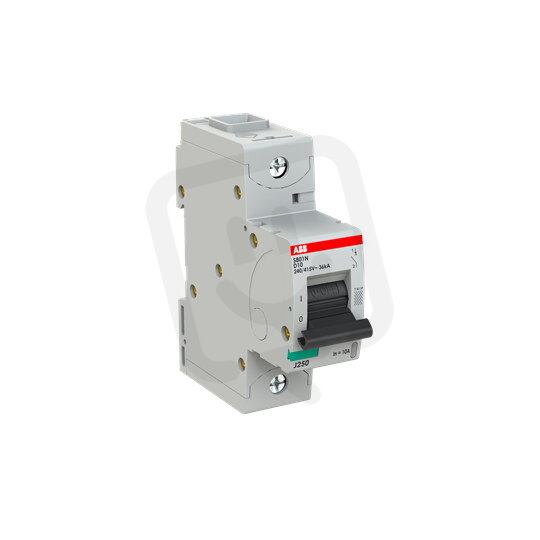

S801N-D10 jistič 1p char. D 10A s klecovou svorkou Icu 36kA ABB 2CCS891001R0101
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 984,13 Kč
Cena po registraci:
1 771,59 Kč/ks
Po registraci bez DPH:
1 464,12 Kč
Vaše cena s DPH:
1 845,26 Kč/ks
Vaše cena bez DPH:
1 525,01 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138339
- Kód dodavatele:
- 2CCS891001R0101
- EAN:
- 7612271204761
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 20 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 36 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 4,5 kA
- Ztrátový výkon:
- 1,5 W
S801N-D10 jistič 1p char. D 10A s klecovou svorkou Icu 36kA ABB 2CCS891001R0101
Jistič S801N-D10 (EAN: 7612271204761) je jednopólový modulární jistič řady S801N s charakteristikou D a jmenovitým proudem 10 A pro 230 V AC/DC.
Má vypínací schopnost podle IEC 60947-2 36 kA při 230 V a 4,5 kA při 400 V, podle EN 60898 20 kA; disponuje 1 pólem a modulární šířkou 1,5.
Další parametry: krytí IP20, izolační napětí 690 V, impulzní odolnost 8 kV, pracovní teplota -40–70 °C, možnost doplňkové výbavy ano, nespíná N vodič, vodiče pevné do 0–70 mm² a vícežilové do 0–50 mm².
Proč si vybrat tento jistič?
- Navržen pro jmenovitý proud 10 A, vhodný pro obvody s nižším zatížením.
- Má charakteristiku D, která zabezpečuje vypnutí při vyšších nárazových proudech.
- Vypínací schopnost zkratu (Icu) je 36 kA; podle EN 60898 je zkoušen na 20 kA při 230/400 V.
- Podporuje napětí AC/DC, takže ho lze použít ve střídavých i stejnosměrných instalacích.
- Je vybaven klecovou svorkou pro spolehlivé připojení vodičů.
- Zabírá šířku 1,5 modulu na DIN liště a má 1 pól.
Interní název produktu
S801N-D10
Podrobný popis produktu
S801N-D10; jistič typu S800N ; počet pólů: 1; vypínací charakteristika: D; jmenovitý proud: 10A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
