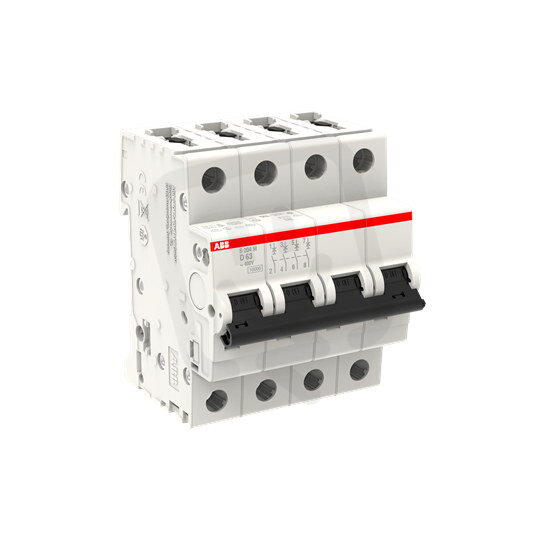

S204M-D63 4 fázový jistič 63 A char. D 10kA ABB 2CDS274001R0631
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103397
- Kód dodavatele:
- 2CDS274001R0631
- EAN:
- 4016779602129
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 19,2 W
S204M-D63 4 fázový jistič 63 A char. D 10kA ABB 2CDS274001R0631
S204M-D63 čtyřpólový modulární jistič řady S204M s charakteristikou D a jmenovitým proudem 63 A pro jmenovité napětí 400 V (EAN: 4016779602129).
Poskytuje vypínací zkratovou schopnost 10 kA dle EN 60898 pro 230/400 V a jmenovitou zkratovou odolnost Icu dle IEC 60947-2 25 kA (230 V) / 15 kA (400 V), s krytím IP20; N vodič není spínán.
Instalace s modulární šířkou 4 a vestavěnou hloubkou 69 mm, možnost doplňkové výbavy, připojení pevného vodiče 0,75–35 mm2 nebo vícežilového 0,75–25 mm2, provozní teplota -25–55 °C a frekvence 50–60 Hz.
Proč si vybrat tento jistič?
- Je určen pro střídavé i stejnosměrné napětí (AC/DC).
- Má jmenovitý proud 63 A, vhodný pro ochranu obvodů s tímto zatížením.
- Má charakteristiku vypínání D, která umožňuje spolehlivé vypnutí při vyšších zkratových proudech.
- Vypínací schopnost zkratu podle EN 60898 je 10 kA pro 230 V i 400 V.
- Má 4 póly, tedy čtyřpólové provedení vhodné pro vícefázové obvody.
- Zabírá na liště šířku 4 moduly, což usnadní plánování rozvaděče.
Interní název produktu
Jistič S204M-D63 63A 4p D 10kA
