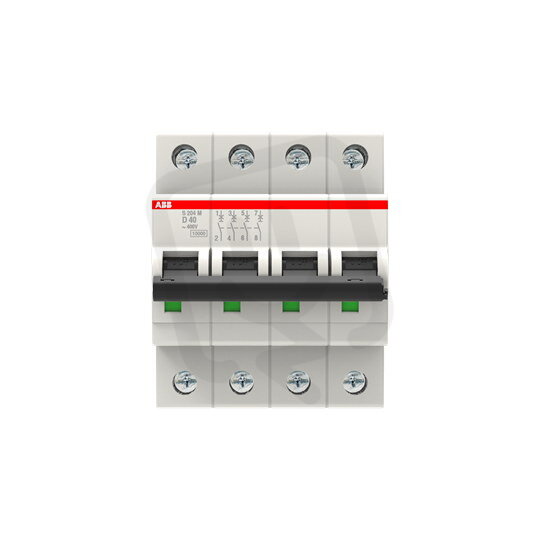

S204M-D40 4 fázový jistič 40 A char. D 10kA ABB 2CDS274001R0401
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103395
- Kód dodavatele:
- 2CDS274001R0401
- EAN:
- 4016779601931
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 16,8 W
S204M-D40 4 fázový jistič 40 A char. D 10kA ABB 2CDS274001R0401
S204M-D40 4 fázový jistič 40 A char. D (EAN: 4016779601931) je modulární jistič pro AC/DC použití se 4 póly, jmenovitým proudem 40 A a charakteristikou D.
Má vypínací schopnost 10 kA podle EN 60898 při 230/400 V, Icu 25 kA (230 V) a 15 kA (400 V) podle IEC 60947-2, jmenovité napětí 400 V, krytí IP20 a modulární šířku 4; nespíná N vodič a možnost doplňkové výbavy: ano.
Podporuje průřezy pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, vestavěná hloubka je 69 mm, okolní teplota provozu -25 až 55 °C, impulzní odolné napětí 4 kV a ztrátový výkon 16,8 W.
Proč si vybrat tento jistič?
- Je vhodný pro provoz ve střídavých i stejnosměrných sítích: AC/DC.
- Má jmenovitý proud 40 A, což jej předurčuje pro ochranu středně zatížených obvodů.
- Charakteristika vypínání D umožňuje vyšší vybavovací proudy, vhodné pro spouštění motorů a indukčních zátěží.
- Zkratová vypínací schopnost podle EN 60898 je 10 kA při 230 V i při 400 V, což pokrývá běžné zkratové podmínky.
- Má 4 póly, takže poskytuje kompletní vícepólovou ochranu.
- Standardní provedení série S204M a šířka v rozvaděči 4 moduly usnadňují montáž a integraci.
Interní název produktu
Jistič S204M-D40 40A 4p D 10kA
