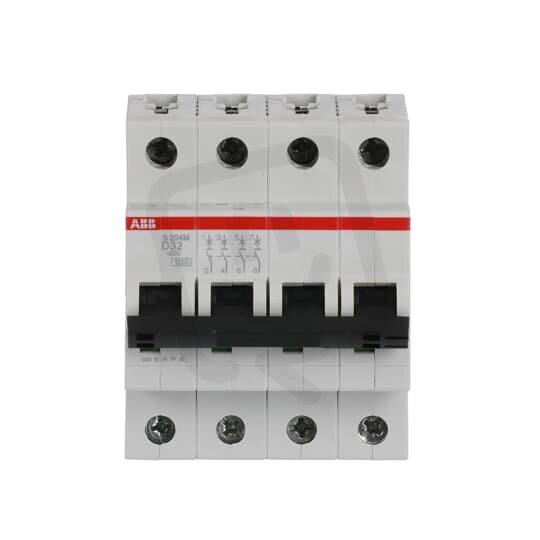

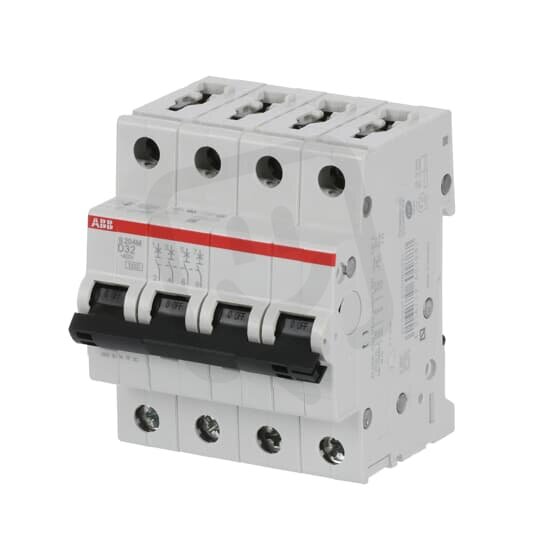

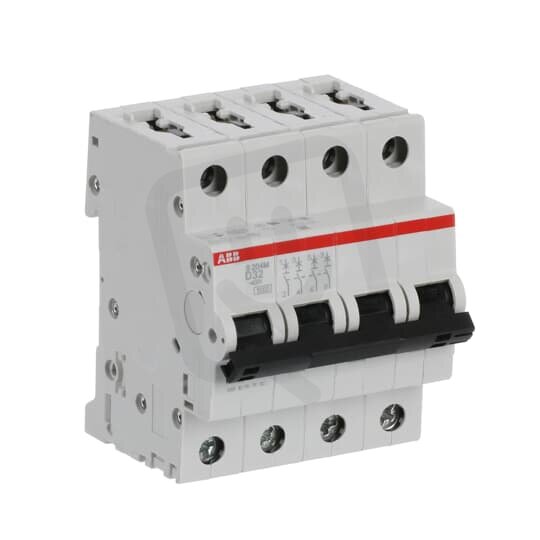

S204M-D32 4 fázový jistič 32 A char. D 10kA ABB 2CDS274001R0321
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103394
- Kód dodavatele:
- 2CDS274001R0321
- EAN:
- 4016779601887
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 14,4 W
S204M-D32 4 fázový jistič 32 A char. D 10kA ABB 2CDS274001R0321
S204M-D32 (EAN: 4016779601887) je čtyřpólový modulární jistič řady S204M s charakteristikou D a jmenovitým proudem 32 A pro AC/DC při jmenovitém napětí 400 V, s vypínací schopností dle EN 60898 10 kA (230/400 V) a podle IEC 60947-2 Icu 25 kA/230 V, 15 kA/400 V.
Má modulární šířku 4, stupeň krytí IP20, možnost doplňkové výbavy, spínání nulového vodiče: ne, vestavěnou hloubku 69 mm, kategorii přepětí 3 a umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm² při provozní teplotě -25–55 °C a ztrátovém výkonu 14,4 W.
Proč si vybrat tento jistič?
- Je určený pro střídavé i stejnosměrné napětí (AC/DC), takže ho lze nasadit v různých aplikacích.
- Nastaven pro jmenovitý proud 32 A, vhodný pro ochranu středně zatížených okruhů.
- Má spouštěcí charakteristiku D, která je vhodná pro obvody s vyššími spouštěcími proudy (např. motory).
- Vypínací zkratová schopnost 10 kA dle EN 60898 při 230 i 400 V zajišťuje ochranu při zkratech.
- Čtyřpólové provedení s 4 póly usnadňuje ochranu třífázových obvodů.
- Zabírá 4 moduly, což usnadňuje instalaci do běžných rozváděčů.
Interní název produktu
Jistič S204M-D32 32A 4p D 10kA
