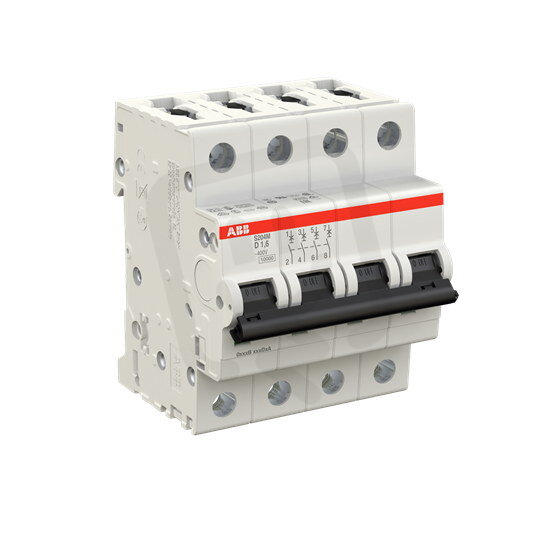

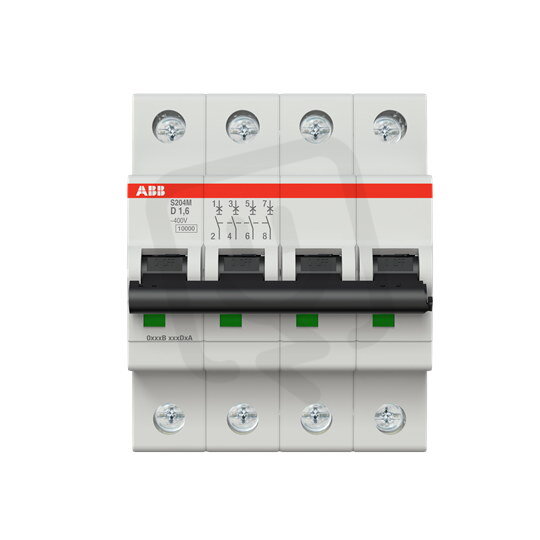

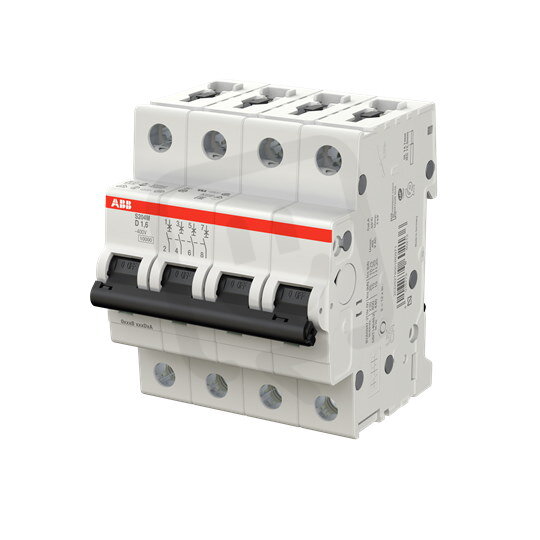

S204M-D1,6 4 fázový jistič 1.6 A char. D 10kA ABB 2CDS274001R0971
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103398
- Kód dodavatele:
- 2CDS274001R0971
- EAN:
- 4016779602136
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6 W
S204M-D1,6 4 fázový jistič 1.6 A char. D 10kA ABB 2CDS274001R0971
S204M-D1,6 4pólový modulární jistič ABB (EAN: 4016779602136) pro AC/DC s charakteristikou D a jmenovitým proudem 1,6 A.
Má vypínací zkratovou schopnost podle EN 60898 10 kA (400 V) a podle IEC 60947-2 Icu 25 kA (230 V) a 15 kA (400 V), jmenovité napětí 400 V a krytí IP20.
Jistič je čtyřpólový (4 póly), zabírá 4 moduly, umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilého 0,75–25 mm², spínající N vodič: ne, vestavěná hloubka 69 mm, ztrátový výkon 6 W a možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Tento jistič patří do produktové řady S204M.
- Má jmenovitý proud 1,6 A, vhodný pro menší proudové okruhy.
- Charakteristika D je určena pro spouštění motorů a indukčních zátěží.
- Vypínací schopnost zkratu 10 kA (při 400 V podle EN 60898) umožňuje zvládnout výrazné zkratové proudy.
- Je určen pro provoz na napětí AC/DC.
- Čtyřpólové provedení chrání současně 4 póly.
Interní název produktu
Jistič S204M-D1,6 1,6A 4p D 10kA
