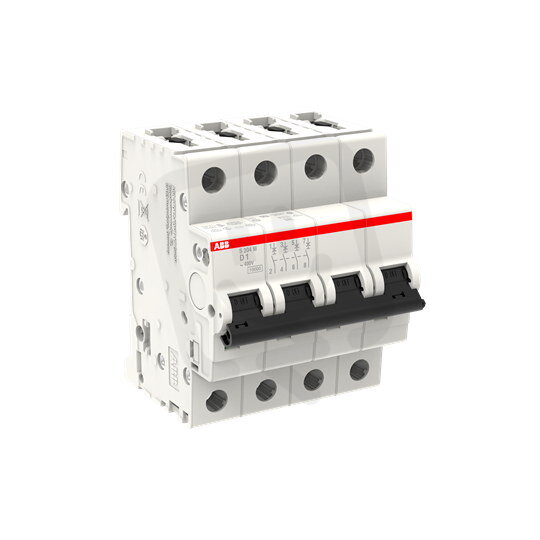

S204M-D1 4 fázový jistič 1 A char. D 10kA ABB 2CDS274001R0011
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103384
- Kód dodavatele:
- 2CDS274001R0011
- EAN:
- 4016779601634
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
S204M-D1 4 fázový jistič 1 A char. D 10kA ABB 2CDS274001R0011
S204M-D1 4pólový modulární jistič od ABB (EAN: 4016779601634) s charakteristikou D a jmenovitým proudem 1 A, vhodný pro AC/DC napájení.
Má vypínací schopnost 10 kA (EN 60898, 400 V) a impulzní odolnost Icu 25 kA při 230 V a 15 kA při 400 V, při jmenovitém napětí 400 V a frekvenci 50–60 Hz.
Pro montáž má modulární šířku 4, stupeň krytí IP20, vestavěnou hloubku 69 mm, možnost doplňkové výbavy ano, nepřepíná N vodič (spínající N vodič: ne) a umožňuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm² při okolní teplotě -25–55 °C.
Proč si vybrat tento 4pólový jistič?
- Poskytuje ochranu pro 4 póly, vhodné pro vícepólové obvody a řízení vícefázových zátěží.
- Má charakteristiku D, určenou pro obvody s nárazovými proudy při zapínání indukčních spotřebičů.
- Jmenovitý proud je 1 A, ideální pro ochranu obvodů s nízkými provozními proudy.
- Vypínací schopnost při zkratu činí 10 kA (při 400 V podle EN 60898), což zajišťuje bezpečné přerušení zkratových stavů.
- Kompatibilní s AC/DC napětím, nabízí flexibilitu použití v různých instalacích.
- Patří do produktové řady S204M od ABB, což usnadňuje integraci do stávajících rozváděčů.
Interní název produktu
Jistič S204M-D1 1A 4p D 10kA
