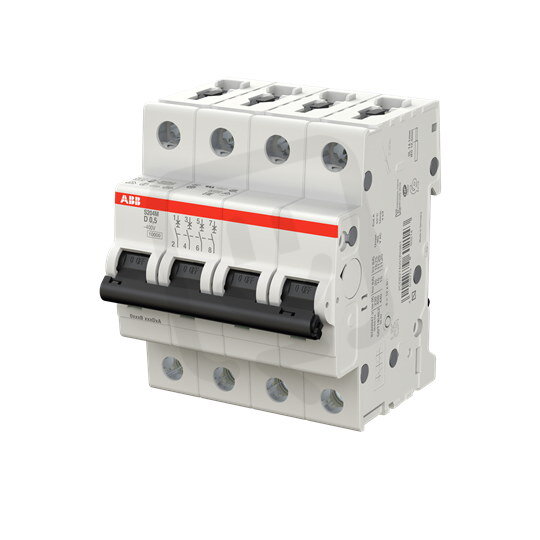

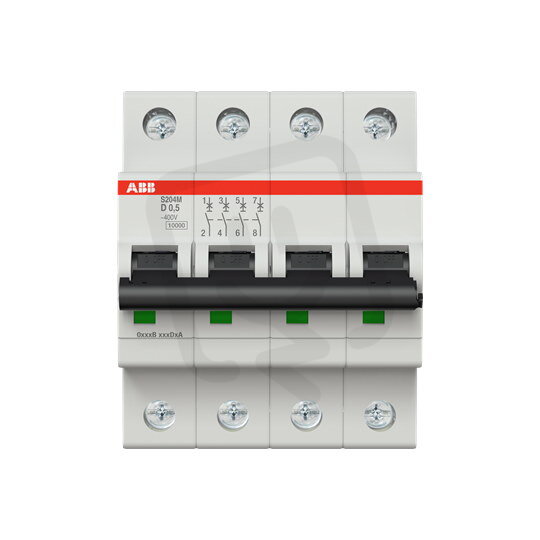

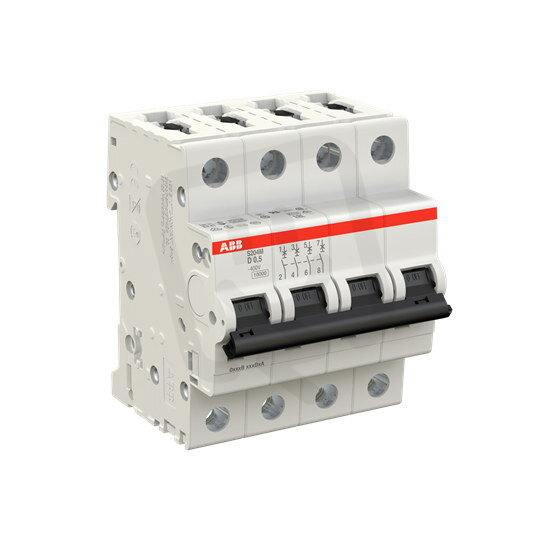

S204M-D0,5 4 fázový jistič 0.5 A char. D 10kA ABB 2CDS274001R0981
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103399
- Kód dodavatele:
- 2CDS274001R0981
- EAN:
- 4016779602143
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 0,5 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,4 W
S204M-D0,5 4 fázový jistič 0.5 A char. D 10kA ABB 2CDS274001R0981
Jistič S204M-D0,5 (EAN 4016779602143) je 4pólový modulární přístroj s charakteristikou D a jmenovitým proudem 0,5 A, vhodný pro AC/DC a jmenovité napětí 400 V.
Má vypínací schopnost 10 kA (EN 60898 při 400 V) a jmenovitou zkratovou schopnost Icu 25 kA/230 V a 15 kA/400 V, modulární šířku 4, stupeň krytí IP20 a vestavěnou hloubku 69 mm.
Umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², má kategorii přepětí 3, třídu omezení proudu 3 a provozní teplotu -25–55 °C; spínání N vodiče: ne, možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Jmenovitý proud tohoto jističe je 0,5 A.
- Spouštěcí charakteristika je D, vhodná pro obvody s vyššími náběhovými proudy.
- Vypínací zkratová schopnost dle EN 60898 při 400 V činí 10 kA.
- Určen pro napětí AC/DC.
- Modulární šířka pro montáž zabírá 4 moduly.
- Poskytuje jištění ve 4 pólech (čtyřpólové provedení).
Interní název produktu
Jistič S204M-D0,5 0,5A 4p D 10kA
