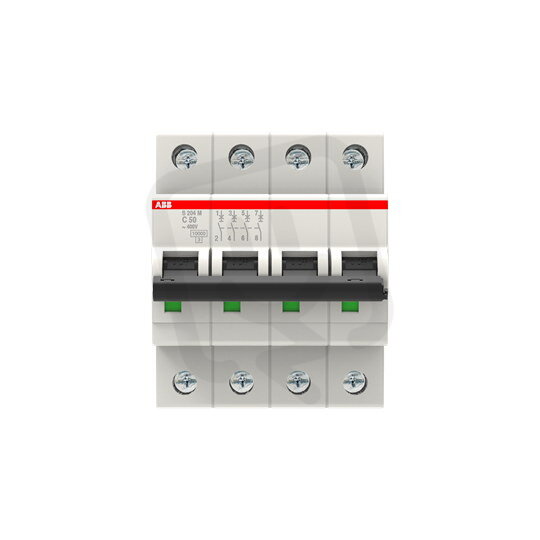

S204M-C50 4 fázový jistič 50 A char. C 10kA ABB 2CDS274001R0504
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 165,49 Kč
Cena po registraci:
1 933,53 Kč/ks
Po registraci bez DPH:
1 597,96 Kč
Vaše cena s DPH:
2 013,95 Kč/ks
Vaše cena bez DPH:
1 664,42 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134581
- Kód dodavatele:
- 2CDS274001R0504
- EAN:
- 4016779544030
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 13 W
S204M-C50 4 fázový jistič 50 A char. C 10kA ABB 2CDS274001R0504
S204M-C50 (EAN: 4016779544030) je 4pólový modulární jistič z řady S204M pro AC/DC s jmenovitým proudem 50 A a charakteristikou C, určený pro jmenovité napětí 400 V a s modulární šířkou 4.
Má vypínací schopnost 10 kA podle EN 60898 (230/400 V) a Icu 25 kA (230 V) / 15 kA (400 V) podle IEC 60947-2, krytí IP20, možnost doplňkové výbavy, nepřepíná N vodič a umožňuje připojení vodičů 0,75–35 mm² (pevné) nebo 0,75–25 mm² (vícežilové) při okolní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Vhodný pro instalace vyžadující čtyřpólovou ochranu, protože vypíná všechny fáze současně.
- Navržen pro jmenovitý proud 50 A, vhodný pro střední zatížení.
- Se charakteristikou C pro běžné spínací i ochranné aplikace s vyššími spínacími proudy.
- Dokáže přerušit zkratové proudy až do 10 kA při 230 V i 400 V, což zvyšuje bezpečnost rozvoden.
- Kompatibilní s AC i DC napětím, proto je použitelný i ve stejnosměrných obvodech.
- Zabírá na DIN liště šířku 4 modulů, což usnadňuje kompaktní montáž v rozvaděči.
Interní název produktu
S204M-C50
Podrobný popis produktu
S204M-C50; 4 fázový jistič, jmenovitý proud In: 50 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
