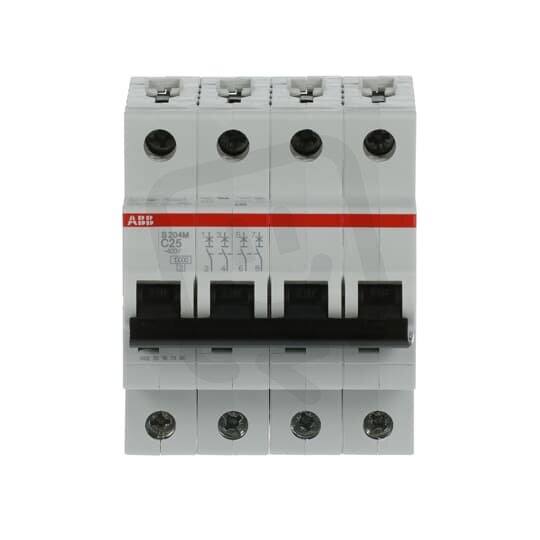

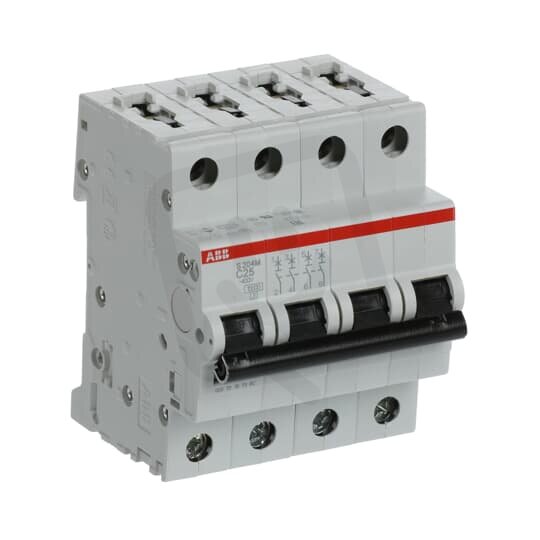

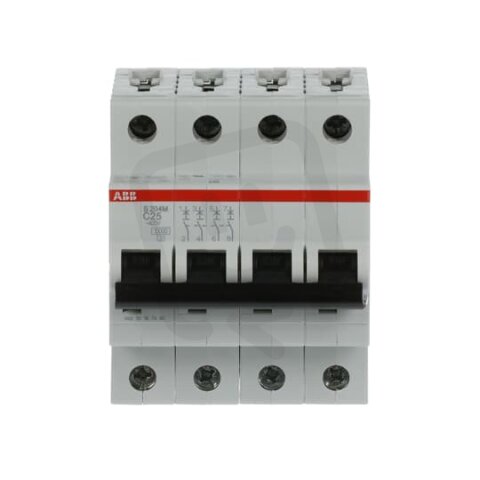

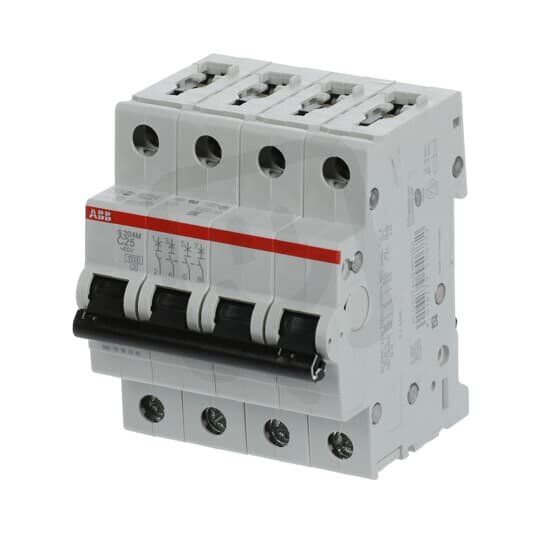

S204M-C25 4 fázový jistič 25 A char. C 10kA ABB 2CDS274001R0254
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 442,65 Kč
Cena po registraci:
1 288,14 Kč/ks
Po registraci bez DPH:
1 064,58 Kč
Vaše cena s DPH:
1 341,70 Kč/ks
Vaše cena bez DPH:
1 108,84 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134578
- Kód dodavatele:
- 2CDS274001R0254
- EAN:
- 4016779550772
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 12,8 W
S204M-C25 4 fázový jistič 25 A char. C 10kA ABB 2CDS274001R0254
S204M‑C25 od ABB (EAN: 4016779550772) je 4fázový modulární jistič s jmenovitým proudem 25 A a charakteristikou C.
Má vypínací zkratovou schopnost 10 kA podle EN 60898 při 230/400 V a podle IEC 60947‑2 Icu 25 kA (230 V) / 15 kA (400 V), jmenovité napětí 400 V a je určen pro AC/DC.
Jistič disponuje 4 póly, modulární šířkou 4, stupněm krytí IP20, možností doplňkové výbavy, připojením pevného vodiče do 0,75–35 mm² (vícežilového 0,75–25 mm²), vestavěnou hloubkou 69 mm a provozní teplotou -25–55 °C, přičemž nepřepíná N‑vodič.
Proč si vybrat tento čtyřpólový jistič?
- Určen pro čtyřpólová zapojení: 4 póly, takže pokrývá ochranu všech vodičů v 4fázových obvodech.
- Vhodný pro různé typy napájení: AC/DC napětí, což umožňuje použití ve střídavých i stejnosměrných instalacích.
- Pro obvody s konkrétním odběrem: jmenovitý proud 25 A, který určuje proudovou úroveň ochrany.
- Charakteristika vypínání C, vhodná pro aplikace s vyššími náběhovými proudy (např. motory, osvětlení).
- Vypínací schopnost podle EN 60898 10 kA (230/400 V), zabezpečující ochranu proti zkratovým proudům.
- Patří do produktové řady S204M od ABB, kompatibilní s běžným montážním a instalačním příslušenstvím.
Interní název produktu
S204M-C25
Podrobný popis produktu
S204M-C25; 4 fázový jistič, jmenovitý proud In: 25 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
