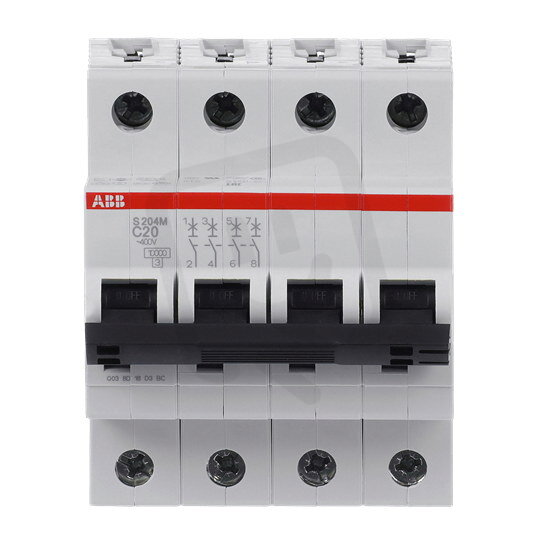

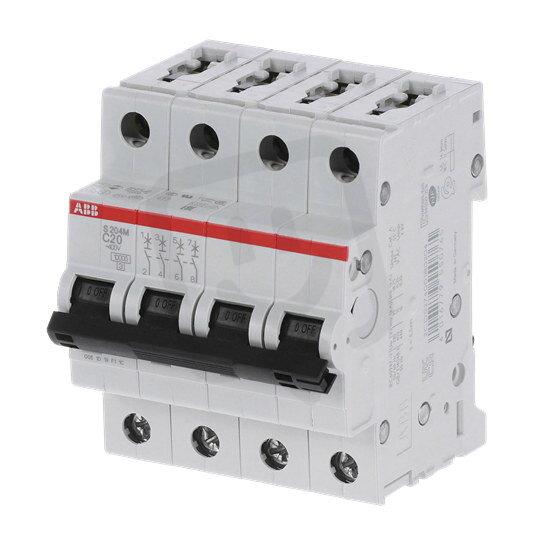

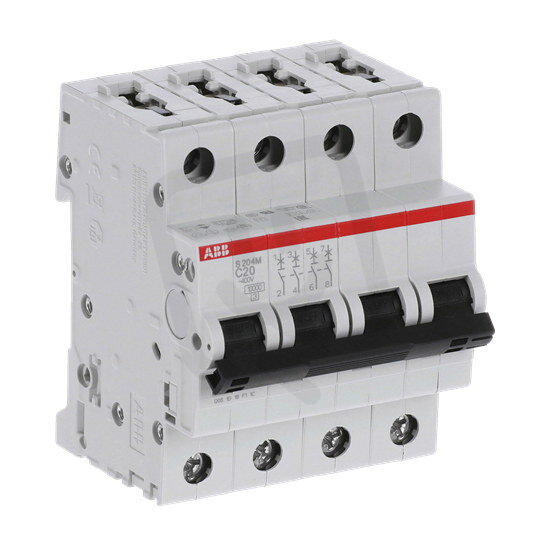

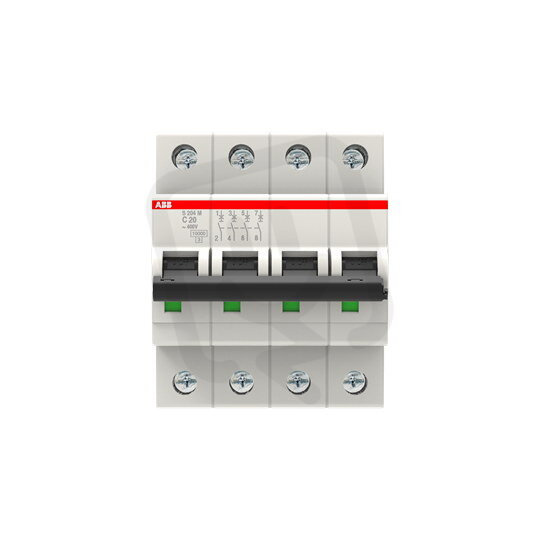

S204M-C20 4 fázový jistič 20 A char. C 10kA ABB 2CDS274001R0204
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 385,58 Kč
Cena po registraci:
1 237,19 Kč/ks
Po registraci bez DPH:
1 022,47 Kč
Vaše cena s DPH:
1 288,63 Kč/ks
Vaše cena bez DPH:
1 064,98 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134577
- Kód dodavatele:
- 2CDS274001R0204
- EAN:
- 4016779550765
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 10 W
S204M-C20 4 fázový jistič 20 A char. C 10kA ABB 2CDS274001R0204
S204M-C20 4 fázový jistič, EAN: 4016779550765, produktová řada S204M.
Čtyřpólový modulární jistič s charakteristikou C, jmenovitým proudem 20 A, modulární šířkou 4, jmenovitým napětím 400 V a stupněm krytí IP20.
Vypínací schopnost 10 kA (EN 60898) a Icu 25 kA / 15 kA dle IEC 60947‑2 (230/400 V), možnost doplňkové výbavy, připojení vodičů do průřezu 0,75–35 mm² (pevné) / 0,75–25 mm² (vícežilové), vestavěná hloubka 69 mm a provozní teplota -25–55 °C; není určeno ke spínání N vodiče.
Proč si vybrat tento jistič?
- Pro ochranu třífázových obvodů včetně nulového vodiče je určeno 4pólové provedení.
- Pro obvody s tímto zatížením je určen jmenovitý proud 20 A.
- Charakteristika C zajišťuje vypínání při středních proudových nárazech vhodná pro běžné spotřebiče.
- Vypínací schopnost 10 kA (EN 60898) při 230 V i 400 V pokrývá běžné zkratové podmínky.
- Podpora AC i DC napětí umožňuje užití v různých typech instalací.
- Modulární šířka 4 moduly usnadňuje plánování rozváděče a montáž do lišty.
Interní název produktu
S204M-C20
Podrobný popis produktu
S204M-C20; 4 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
