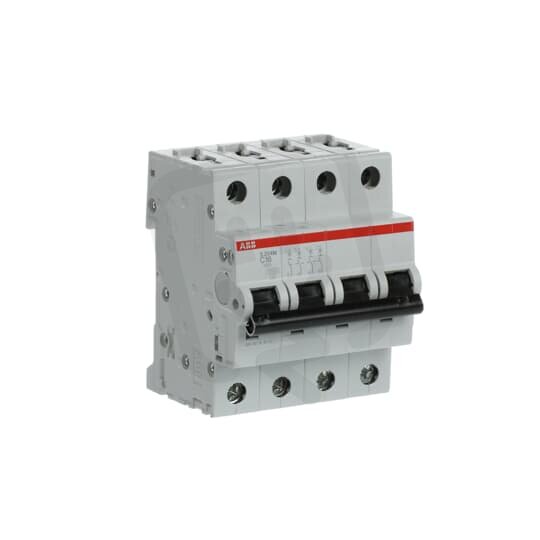

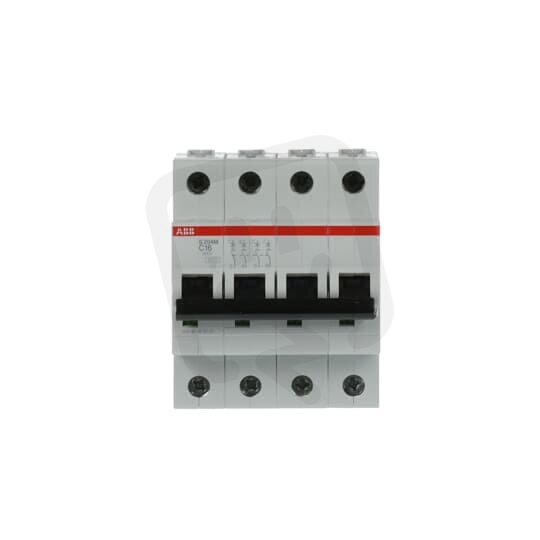

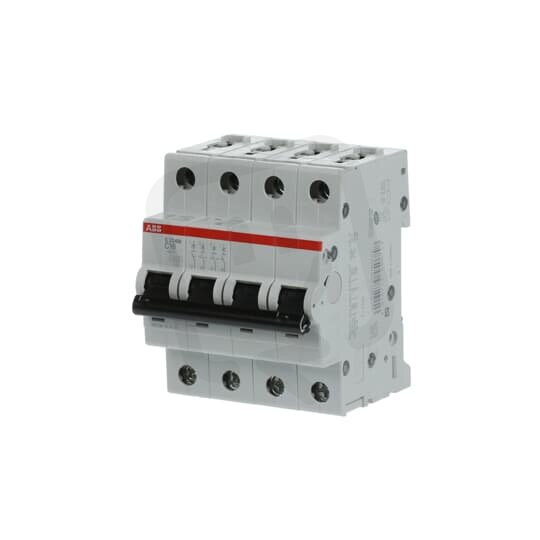

S204M-C16 4 fázový jistič 16 A char. C 10kA ABB 2CDS274001R0164
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 315,83 Kč
Cena po registraci:
1 174,91 Kč/ks
Po registraci bez DPH:
971,00 Kč
Vaše cena s DPH:
1 223,76 Kč/ks
Vaše cena bez DPH:
1 011,37 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134576
- Kód dodavatele:
- 2CDS274001R0164
- EAN:
- 4016779550758
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 10 W
S204M-C16 4 fázový jistič 16 A char. C 10kA ABB 2CDS274001R0164
S204M-C16 čtyřpólový jistič 16 A, charakteristika C (EAN: 4016779550758), vhodný pro AC/DC aplikace.
Jmenovité napětí 400 V, vypínací schopnost podle EN 60898 10 kA (230/400 V) a podle IEC 60947-2 Icu 25 kA (230 V) / 15 kA (400 V); modulární šířka 4, stupeň krytí IP20 a provozní frekvence 50–60 Hz.
Má 4 póly, možnosti připojení pevného vodiče 0,75–35 mm² a vícežilého 0,75–25 mm², nespíná N vodič, možnost doplňkové výbavy ano, vestavěná hloubka 69 mm, provozní teplota -25–55 °C a ztrátový výkon 10 W.
Proč si vybrat tento jistič?
- Je určen pro jmenovitý proud 16 A, takže se hodí pro běžné obvody v rozvodech.
- Disponuje 4 póly, což umožňuje současnou ochranu čtyř vodičů v třífázových instalacích.
- Nese vypínací charakteristiku C, která je vhodná pro obvody s běžnými indukčními zatíženími, například motory nebo osvětlení.
- Poskytuje vypínací zkratovou schopnost 10 kA dle EN 60898 při 230 V i 400 V, čímž zvládá typické zkratové proudy v instalacích.
- Umožňuje provoz na AC/DC, tedy použití ve střídavých i stejnosměrných obvodech.
- Zabírá 4 moduly na liště DIN, což pomáhá šetřit místo v rozvaděči.
Interní název produktu
S204M-C16
Podrobný popis produktu
S204M-C16; 4 fázový jistič, jmenovitý proud In: 16 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
