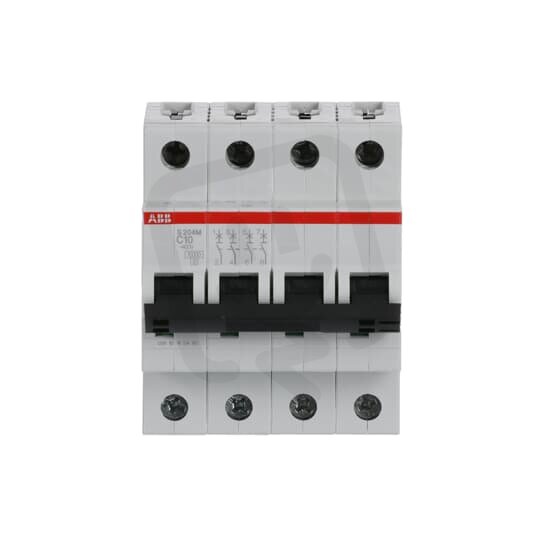

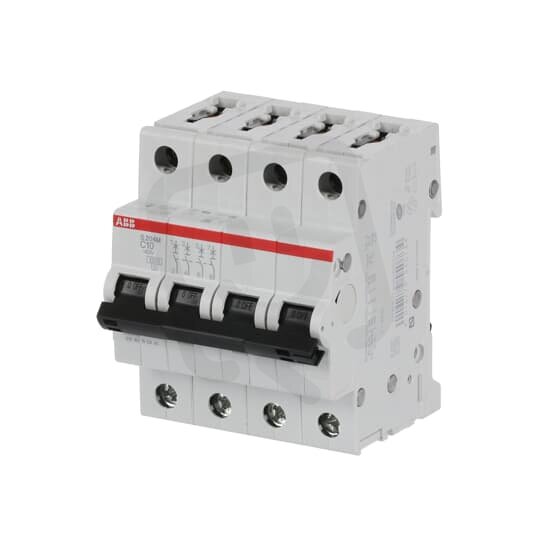

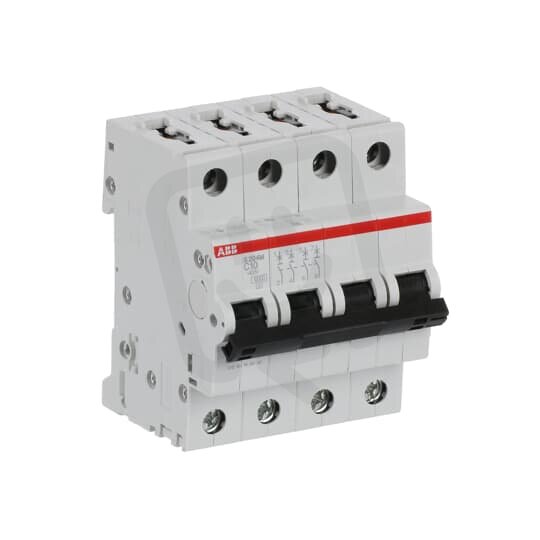

S204M-C10 4 fázový jistič 10 A char. C 10kA ABB 2CDS274001R0104
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 383,78 Kč
Cena po registraci:
1 235,58 Kč/ks
Po registraci bez DPH:
1 021,14 Kč
Vaše cena s DPH:
1 286,96 Kč/ks
Vaše cena bez DPH:
1 063,60 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134574
- Kód dodavatele:
- 2CDS274001R0104
- EAN:
- 4016779550734
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8,4 W
S204M-C10 4 fázový jistič 10 A char. C 10kA ABB 2CDS274001R0104
S204M-C10 4fázový modulární jistič (EAN: 4016779550734) s charakteristikou C a jmenovitým proudem 10 A pro AC/DC a jmenovité napětí 400 V.
Vypínací schopnost podle EN 60898 je 10 kA (230/400 V) a dle IEC 60947-2 dosahuje Icu 25 kA při 230 V a 15 kA při 400 V, třída omezení proudu 3.
Má modulární šířku 4, stupeň krytí IP20, možnost doplňkové výbavy, nepřepíná N vodič a umožňuje připojení pevného vodiče 0,75–35 mm2 nebo vícežilého 0,75–25 mm2 při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže lze použít ve střídavých i stejnosměrných obvodech.
- Má jmenovitý proud 10 A pro spolehlivou ochranu obvodů s tímto zatížením.
- Disponuje charakteristikou vypínání C, vhodnou pro obvody s vyššími spouštěcími proudy (např. motory nebo induktivní zátěže).
- Poskytuje vypínací schopnost zkratu 10 kA dle EN 60898 při 230 V i 400 V.
- Je čtyřpólový, tedy chrání 4 póly.
- Patří do produktové řady S204M od ABB.
Interní název produktu
S204M-C10
Podrobný popis produktu
S204M-C10; 4 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
