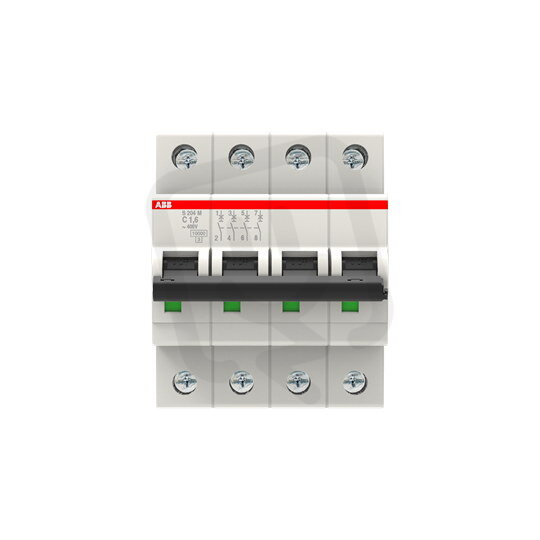

S204M-C1,6 4 fázový jistič 1.6 A char. C 10kA ABB 2CDS274001R0974
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 575,82 Kč
Cena po registraci:
1 407,04 Kč/ks
Po registraci bez DPH:
1 162,84 Kč
Vaše cena s DPH:
1 465,55 Kč/ks
Vaše cena bez DPH:
1 211,20 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134568
- Kód dodavatele:
- 2CDS274001R0974
- EAN:
- 4016779550666
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6,4 W
S204M-C1,6 4 fázový jistič 1.6 A char. C 10kA ABB 2CDS274001R0974
S204M-C1,6 (EAN: 4016779550666) je 4pólový modulární jistič ABB se charakteristikou C a jmenovitým proudem 1,6 A, určený pro jmenovité napětí 400 V a s modulární šířkou 4.
Má vypínací schopnost 10 kA podle EN 60898 při 230/400 V a Icu 25 kA (230 V) / 15 kA (400 V) dle IEC 60947-2, IP20, možnost doplňkové výbavy, připojení vodičů do průřezu 0,75–35 mm² (pevný) / 0,75–25 mm² (vícežilový), neslouží ke spínání N vodiče a je dimenzován pro provoz v rozsahu -25–55 °C při ztrátovém výkonu 6,4 W.
Proč si vybrat tento 4pólový jistič?
- Určen pro obvody s jmenovitým proudem 1,6 A.
- Čtyřpólové provedení s 4 chráněnými póly chrání všechny fáze současně.
- Charakteristika vypínání C je vhodná pro obvody s náběhovými proudy, například motory a osvětlení.
- Vypínací schopnost zkratu podle EN 60898: 10 kA při 230 i 400 V.
- Kompatibilní s napětím AC/DC, tedy použitelný ve střídavých i stejnosměrných instalacích.
- Modulární šířka 4 moduly usnadňuje plánování a osazení v rozvaděči.
Interní název produktu
S204M-C1,6
Podrobný popis produktu
S204M-C1,6; 4 fázový jistič, jmenovitý proud In: 1.6 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
