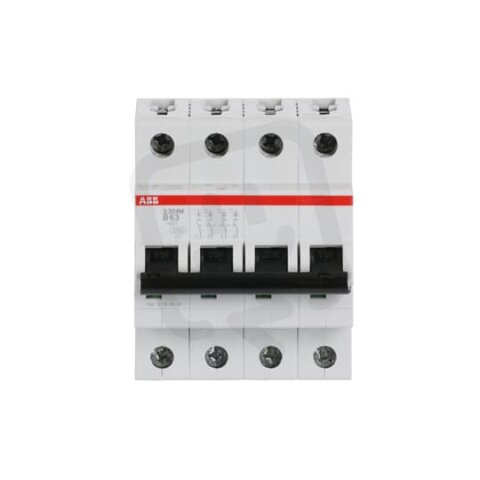

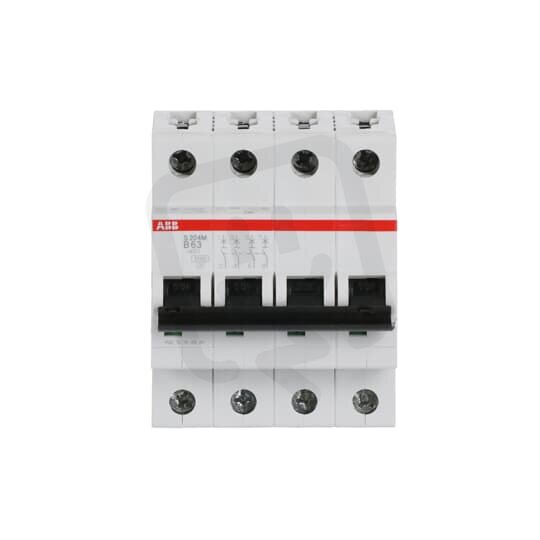

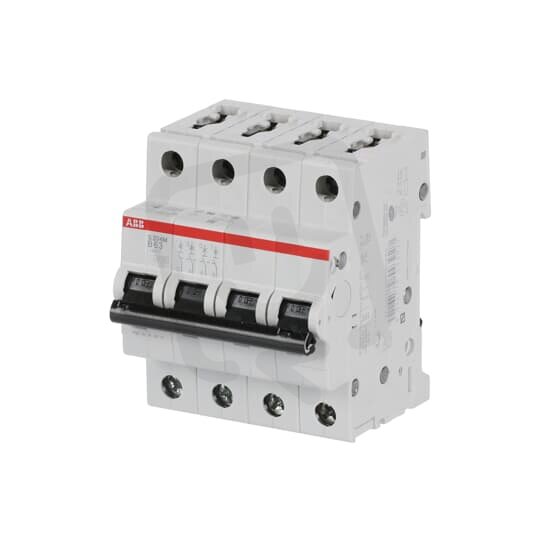

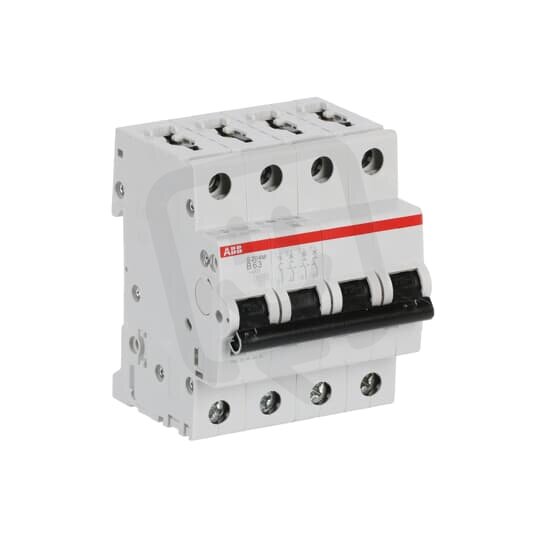

S204M-B63 4 fázový jistič 63 A char. B 10kA ABB 2CDS274001R0635
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 286,85 Kč
Cena po registraci:
2 041,90 Kč/ks
Po registraci bez DPH:
1 687,52 Kč
Vaše cena s DPH:
2 126,82 Kč/ks
Vaše cena bez DPH:
1 757,70 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134494
- Kód dodavatele:
- 2CDS274001R0635
- EAN:
- 4016779543927
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 19,2 W
S204M-B63 4 fázový jistič 63 A char. B 10kA ABB 2CDS274001R0635
S204M-B63 od ABB (EAN: 4016779543927) je 4pólový modulární jistič s charakteristikou B a jmenovitým proudem 63 A, vhodný pro AC/DC aplikace.
Má 4 chráněné póly, modulární šířku 4 a stupeň krytí IP20 při jmenovitém napětí 400 V.
Vypínací schopnost je 10 kA dle EN 60898 (230/400 V) a Icu 25 kA (230 V) / 15 kA (400 V), podporuje provoz v rozsahu -25–55 °C a umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- Určený pro vícefázové rozvody, má 4 chráněné póly, které pokrývají všechny fáze i vodič ochranného vodiče.
- S jmenovitým proudem 63 A je vhodný pro obvody s vyšším trvalým zatížením.
- S charakteristikou B poskytuje rychlé odpojení při náhlých zkratových proudech a je vhodný pro běžné rezidenční a lehké komerční aplikace.
- Navržen pro provoz na AC i DC, což zvyšuje jeho flexibilitu použití v různých instalacích.
- Podle normy EN 60898 má vypínací schopnost až 10 kA při 230/400 V, takže zvládne běžné zkratové podmínky v rozvodech.
- Zabírá na liště 4 moduly a je součástí produktové řady S204M, což usnadňuje kompatibilitu s ostatními komponenty ABB.
Interní název produktu
S204M-B 63
Podrobný popis produktu
S204M-B63; 4 fázový jistič, jmenovitý proud In: 63 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
