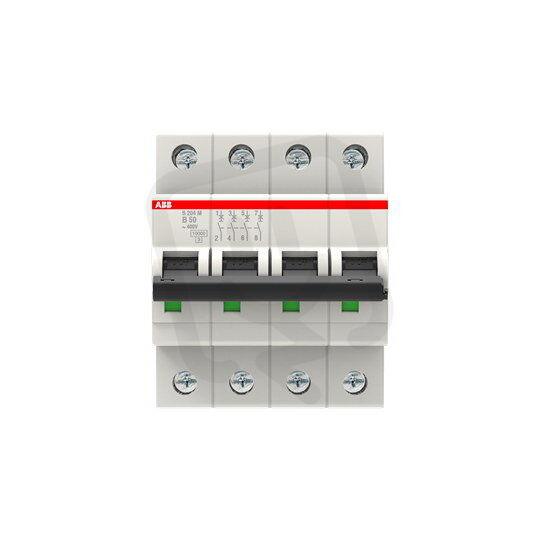

S204M-B50 4 fázový jistič 50 A char. B 10kA ABB 2CDS274001R0505
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 982,51 Kč
Cena po registraci:
1 770,16 Kč/ks
Po registraci bez DPH:
1 462,94 Kč
Vaše cena s DPH:
1 843,77 Kč/ks
Vaše cena bez DPH:
1 523,78 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134493
- Kód dodavatele:
- 2CDS274001R0505
- EAN:
- 4016779543910
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 13 W
S204M-B50 4 fázový jistič 50 A char. B 10kA ABB 2CDS274001R0505
Modulární čtyřpólový jistič S204M-B50 od ABB (EAN: 4016779543910) s charakteristikou B má jmenovitý proud 50 A a šířku 4 moduly pro AC/DC aplikace.
Zajišťuje vypínací zkratovou schopnost 10 kA podle EN 60898 při 230/400 V, jmenovité napětí 400 V, impulzní odolnost Uimp 4 kV a Icu podle IEC 25 kA (230 V) / 15 kA (400 V).
Má stupeň krytí IP20, podporuje doplňkovou výbavu (ano), nepřepíná N vodič, umožňuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm² a vestavěnou hloubku 69 mm.
Proč si vybrat tento jistič?
- Je navržen pro jmenovitý proud až 50 A, vhodný pro ochranu silnějších obvodů.
- Má spoušť s charakteristikou B, která poskytuje standardní ochranu proti přetížení a krátkým zkratům.
- Jedná se o čtyřpólové provedení, které chrání 4 póly a umožňuje odpojení všech fází současně.
- Je kompatibilní s AC i DC napětím, což zvyšuje jeho univerzální použití.
- Nabízí vypínací zkratovou schopnost 10 kA při 230 i 400 V pro spolehlivé vypnutí při zkratu.
- Na DIN liště zabírá 4 moduly, což usnadňuje jeho montáž v rozváděči.
Interní název produktu
S204M-B 50
Podrobný popis produktu
S204M-B50; 4 fázový jistič, jmenovitý proud In: 50 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
