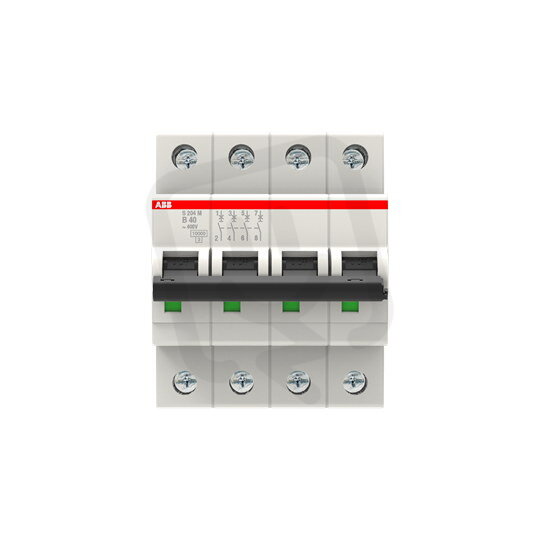

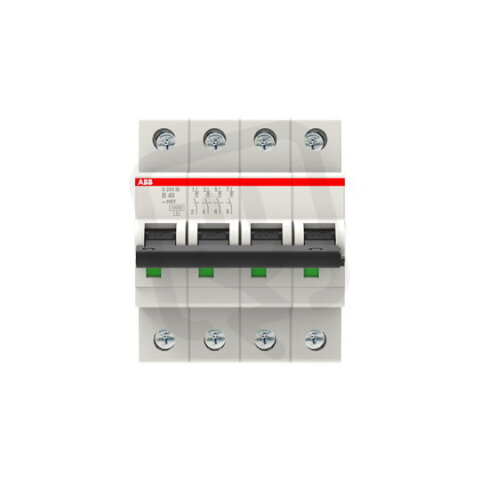

S204M-B40 4 fázový jistič 40 A char. B 10kA ABB 2CDS274001R0405
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 502,43 Kč
Cena po registraci:
1 341,51 Kč/ks
Po registraci bez DPH:
1 108,69 Kč
Vaše cena s DPH:
1 397,31 Kč/ks
Vaše cena bez DPH:
1 154,80 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134492
- Kód dodavatele:
- 2CDS274001R0405
- EAN:
- 4016779549899
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 19,2 W
S204M-B40 4 fázový jistič 40 A char. B 10kA ABB 2CDS274001R0405
S204M-B40 4 fázový jistič od ABB (EAN 4016779549899) s jmenovitým proudem 40 A a charakteristikou B je určen pro AC/DC instalace se čtyřmi póly.
Má vypínací schopnost 10 kA podle EN 60898 při 230/400 V a vyšší krátkodobou odolnost (Icu 25 kA při 230 V, 15 kA při 400 V podle IEC 60947-2), krytí IP20 a jmenovité napětí 400 V.
Modulární šířka 4, vestavěná hloubka 69 mm, podporuje pevné vodiče do 35 mm2 a vícežilové do 25 mm2, pracuje v rozsahu -25 až 55 °C a má možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Navržen pro provoz při jmenovitém proudu 40 A, což ho předurčuje pro ochranu středně zatížených obvodů.
- Nese charakteristiku B, vhodnou pro ochranu obvodů s převládajícím odporovým zatížením a běžnými náběhovými proudy.
- Je čtyřpólový s 4 chráněnými póly, takže umožní současné vypnutí tří fází i nulového vodiče.
- Poskytuje vypínací schopnost až 10 kA podle EN 60898 pro napětí 230 V i 400 V, čímž omezuje následky zkratů.
- Kompatibilní s AC i DC napětím, což rozšiřuje možnosti použití v různých instalacích.
- Zabírá v rozvaděči pouhé 4 moduly, což usnadňuje montáž a šetří místo.
Interní název produktu
S204M-B 40
Podrobný popis produktu
S204M-B40; 4 fázový jistič, jmenovitý proud In: 40 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
