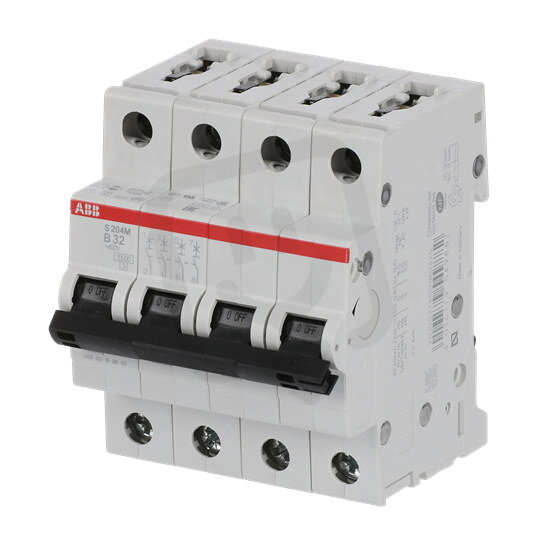

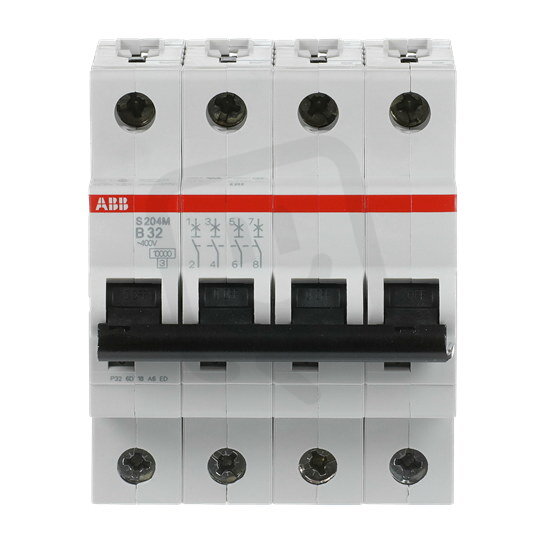

S204M-B32 4 fázový jistič 32 A char. B 10kA ABB 2CDS274001R0325
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 323,97 Kč
Cena po registraci:
1 182,18 Kč/ks
Po registraci bez DPH:
977,01 Kč
Vaše cena s DPH:
1 231,33 Kč/ks
Vaše cena bez DPH:
1 017,63 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134491
- Kód dodavatele:
- 2CDS274001R0325
- EAN:
- 4016779549882
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 14,8 W
S204M-B32 4 fázový jistič 32 A char. B 10kA ABB 2CDS274001R0325
Jistič S204M-B32 (ABB 2CDS274001R0325, EAN: 4016779549882) je čtyřpólový modulární jistič s charakteristikou B a jmenovitým proudem 32 A, určený pro AC/DC obvody při jmenovitém napětí 400 V.
Má vypínací schopnost 10 kA dle EN 60898 (230/400 V) a vypínací Icu až 25 kA (230 V) / 15 kA (400 V) dle IEC 60947-2, zabírá 4 moduly, má stupeň krytí IP20, vestavěnou hloubku 69 mm, umožňuje doplňkovou výbavu a nespíná vodič N.
Proč si vybrat tento jistič?
- Je určen pro obvody s jmenovitým proudem 32 A, takže se hodí pro středně zatížené větve.
- Má charakteristiku B, vhodnou tam, kde jsou očekávané menší proudy náběhu.
- Nabízí vypínací schopnost 10 kA (230/400 V), což zvyšuje bezpečnost při zkratových stavech.
- Lze jej použít v systémech s typem napětí AC/DC, takže je univerzální pro různé aplikace.
- Obsahuje 4 póly, umožňující čtyřvodičové zapojení včetně ochranného vodiče.
- Zabere v rozváděči 4 moduly, což usnadňuje plánování montáže.
Interní název produktu
S204M-B 32
Podrobný popis produktu
S204M-B32; 4 fázový jistič, jmenovitý proud In: 32 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
