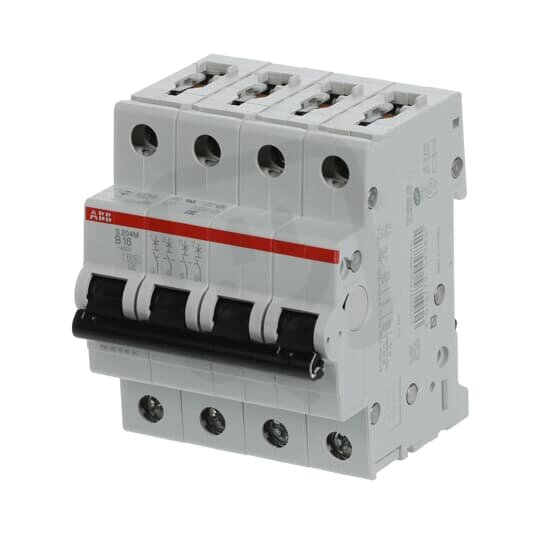

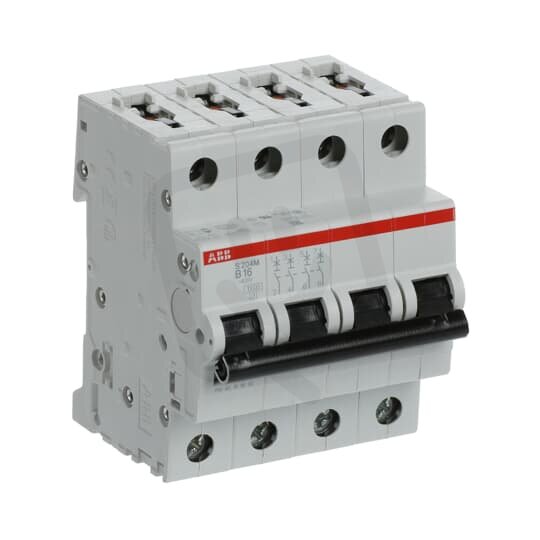

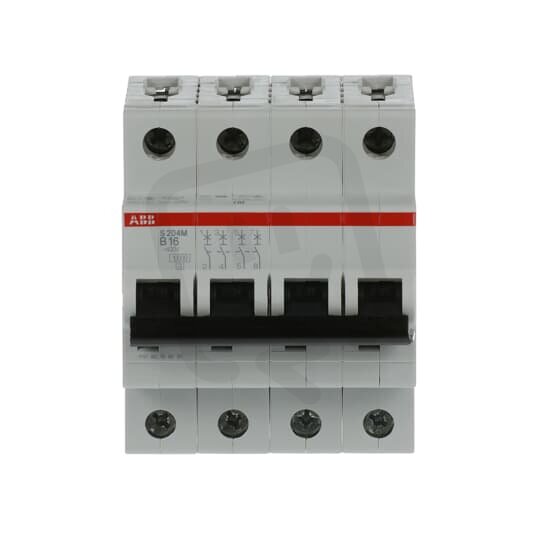

S204M-B16 4 fázový jistič 16 A char. B 10kA ABB 2CDS274001R0165
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 141,01 Kč
Cena po registraci:
1 018,82 Kč/ks
Po registraci bez DPH:
842,00 Kč
Vaše cena s DPH:
1 061,17 Kč/ks
Vaše cena bez DPH:
877,00 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134488
- Kód dodavatele:
- 2CDS274001R0165
- EAN:
- 4016779549851
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 10 W
S204M-B16 4 fázový jistič 16 A char. B 10kA ABB 2CDS274001R0165
Jistič S204M-B16 (EAN: 4016779549851) je čtyřpólový modulární jistič pro střídavé i stejnosměrné napětí s jmenovitým proudem 16 A a charakteristikou B; má modulární šířku 4 a stupeň krytí IP20.
Disponuje vypínací zkratovou schopností 10 kA podle EN 60898 při 230 V i 400 V, jmenovitou zkratovou Icu podle IEC 60947-2 25 kA (230 V) a 15 kA (400 V), možností doplňkové výbavy, pro pevné vodiče průřezem 0,75–35 mm², impulsním odolným napětím 4 kV, provozní teplotou -25–55 °C a ztrátovým výkonem 10 W.
Proč si vybrat tento jistič?
- Kompatibilní s napětím AC/DC, takže jej lze použít v různých typech instalací.
- Navržen pro 4 chráněné póly, vhodný pro třífázové rozvody s nulovým vodičem.
- Poskytuje jmenovitý proud 16 A pro ochranu obvodů odpovídajícího zatížení.
- S charakteristikou B, která je běžně používána pro osvětlení a zásuvkové obvody.
- Má vypínací zkratovou schopnost 10 kA podle EN 60898 při 230 i 400 V, pro ochranu proti zkratům.
- Kompaktní provedení s modulární šířkou 4 pro úsporu místa na DIN liště.
Interní název produktu
S204M-B 16
Podrobný popis produktu
S204M-B16; 4 fázový jistič, jmenovitý proud In: 16 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
