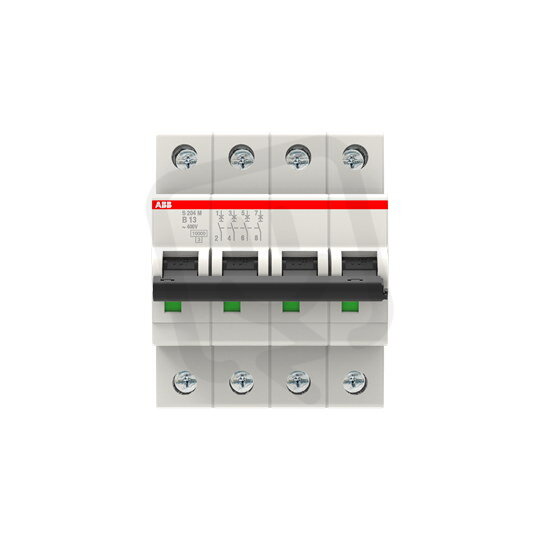

S204M-B13 4 fázový jistič 13 A char. B 10kA ABB 2CDS274001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 198,99 Kč
Cena po registraci:
1 070,58 Kč/ks
Po registraci bez DPH:
884,78 Kč
Vaše cena s DPH:
1 115,10 Kč/ks
Vaše cena bez DPH:
921,57 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134487
- Kód dodavatele:
- 2CDS274001R0135
- EAN:
- 4016779549844
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,2 W
S204M-B13 4 fázový jistič 13 A char. B 10kA ABB 2CDS274001R0135
Jistič S204M-B13 (EAN: 4016779549844) je čtyřpólový modulární přístroj řady S204M s charakteristikou B, jmenovitým proudem 13 A a modulární šířkou 4.
Je určen pro AC/DC provoz do 400 V, má vypínací schopnost 10 kA podle EN 60898 (230/400 V) a Icu dle IEC 60947-2 až 25 kA (230 V) / 15 kA (400 V), nepřepíná N vodič a umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- Podporuje napětí AC/DC, takže je použitelný v různých napěťových instalacích.
- Počet chráněných pólů je 4, což odpovídá jeho provedení pro čtyřfázové zapojení.
- Jmenovitý proud je 13 A, vhodný pro obvody s tímto zatížením.
- Charakteristika vypínání je B, typická pro ochranu obvodů s převážně odporovým zatížením.
- Vypínací schopnost zkratového proudu podle EN 60898 je 10 kA při 230 V i 400 V.
- Modulární šířka je 4, což je důležité při plánování obsazenosti rozvodné lišty.
Interní název produktu
S204M-B 13
Podrobný popis produktu
S204M-B13; 4 fázový jistič, jmenovitý proud In: 13 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
