S204M-B10 4 fázový jistič 10 A char. B 10kA ABB 2CDS274001R0105

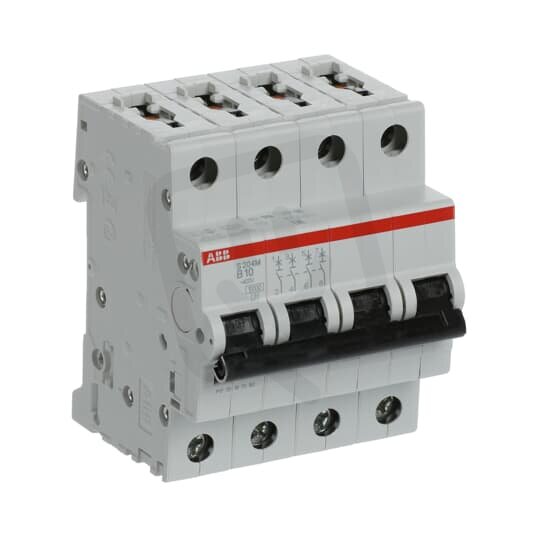

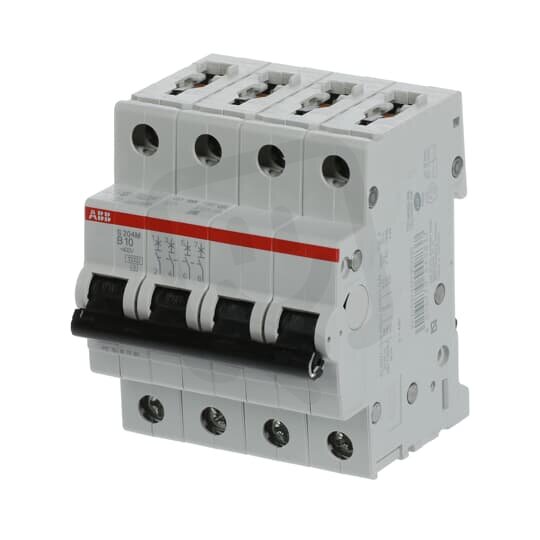

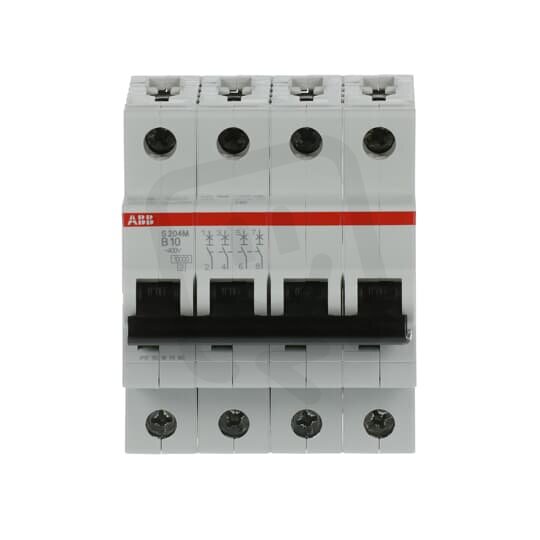

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 198,99 Kč
Cena po registraci:
1 070,58 Kč/ks
Po registraci bez DPH:
884,78 Kč
Vaše cena s DPH:
1 115,10 Kč/ks
Vaše cena bez DPH:
921,57 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134486
- Kód dodavatele:
- 2CDS274001R0105
- EAN:
- 4016779549837
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8,4 W
S204M-B10 4 fázový jistič 10 A char. B 10kA ABB 2CDS274001R0105
S204M-B10 4fázový jistič 10 A char. B od ABB (kód 2CDS274001R0105, EAN 4016779549837) je 4pólový, s modulární šířkou 4 a určený pro jmenovité napětí 400 V (AC/DC).
Má vypínací zkratovou schopnost 10 kA dle EN 60898 (230/400 V) a Icu 25 kA/15 kA dle IEC 60947‑2 (230/400 V), krytí IP20, možnost doplňkové výbavy ano, nepřepíná N vodič, připojení vodičů pro pevné průřezy 0,75–35 mm2 a vícežilové 0,75–25 mm2, provozní teplota -25–55 °C a ztrátový výkon 8,4 W.
Proč si vybrat tento 4fázový jistič?
- Disponuje jmenovitým proudem 10 A, vhodným pro ochranu běžných obvodů.
- Má charakteristiku B, určenou pro obvody s nižšími náběhovými proudy.
- Je kompatibilní s AC i DC napětím, což zvyšuje jeho univerzální použití.
- Poskytuje vypínací schopnost 10 kA dle EN 60898 při 230 V i 400 V.
- Chrání 4 póly, tedy současně odpojí všechny fáze.
- Zabírá 4 moduly v rozvaděči (modulární šířka 4), což usnadňuje plánování montáže.
Interní název produktu
S204M-B 10
Podrobný popis produktu
S204M-B10; 4 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
