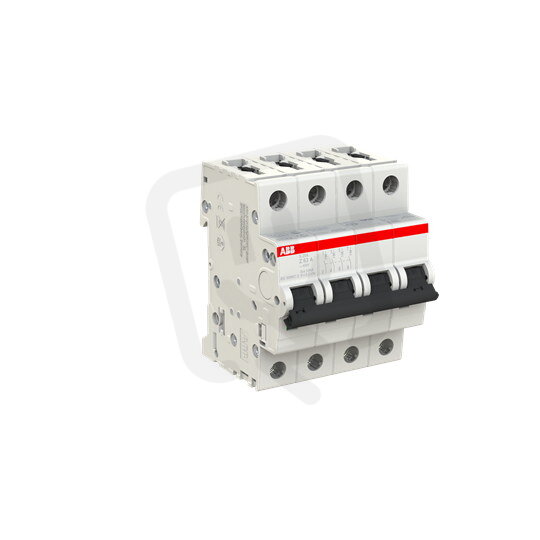

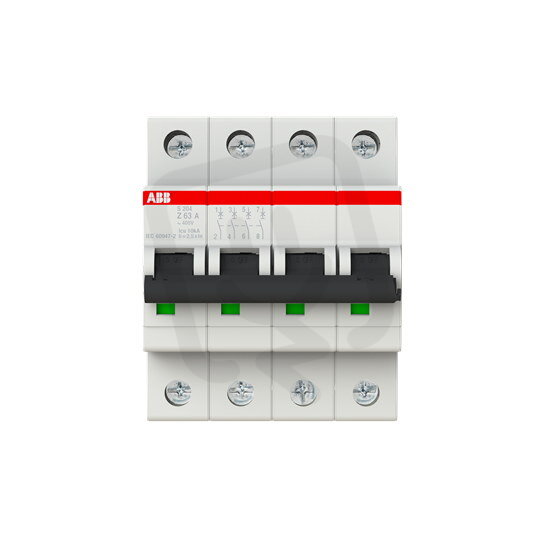

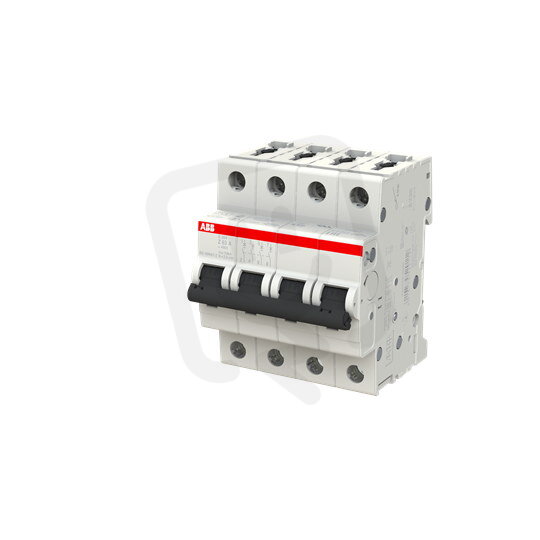

S204-Z63 4 fázový jistič 63 A char. Z 6kA ABB 2CDS254001R0608
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 714,82 Kč
Cena po registraci:
2 424,01 Kč/ks
Po registraci bez DPH:
2 003,31 Kč
Vaše cena s DPH:
2 524,82 Kč/ks
Vaše cena bez DPH:
2 086,63 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134320
- Kód dodavatele:
- 2CDS254001R0608
- EAN:
- 4016779551984
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 20,8 W
S204-Z63 4 fázový jistič 63 A char. Z 6kA ABB 2CDS254001R0608
S204-Z63 (EAN 4016779551984) od ABB je 4pólový modulární jistič s jmenovitým proudem 63 A a charakteristikou Z pro AC/DC obvody při jmenovitém napětí 400 V a modulární šířce 4.
Umožňuje vypínací schopnost 6 kA dle EN 60898 (400 V) a Icu 10 kA dle IEC 60947‑2 (400 V) a 20 kA při 230 V, má stupeň krytí IP20 a možnost doplňkové výbavy.
Podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového připojení 0,75–25 mm², pracuje v okolní teplotě -25–55 °C, má vestavěnou hloubku 69 mm a ztrátový výkon 20,8 W.
Proč si vybrat tento jistič?
- Je navržen pro obvody s jmenovitým proudem 63 A.
- Jde o čtyřpólový (4 P) jistič, vhodný pro ochranu všech fází současně.
- Má spouštěcí charakteristiku Z pro rychlejší zásah při zkratových proudech.
- Disponuje vypínací schopností zkratu 6 kA při 400 V (EN 60898), která určuje odolnost vůči zkratům.
- Je kompatibilní s AC/DC napětím, takže je použitelný pro střídavé i stejnosměrné aplikace.
- Má modulární šířku 4, což usnadňuje umístění do rozvaděče.
Interní název produktu
S204-Z63
Podrobný popis produktu
S204-Z63; 4 fázový jistič, jmenovitý proud In: 63 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
