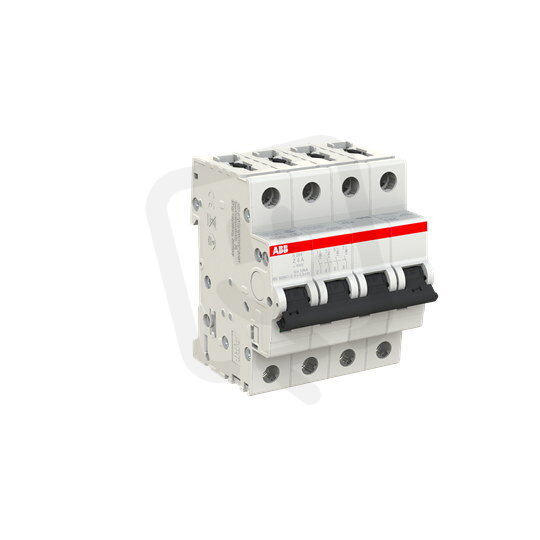

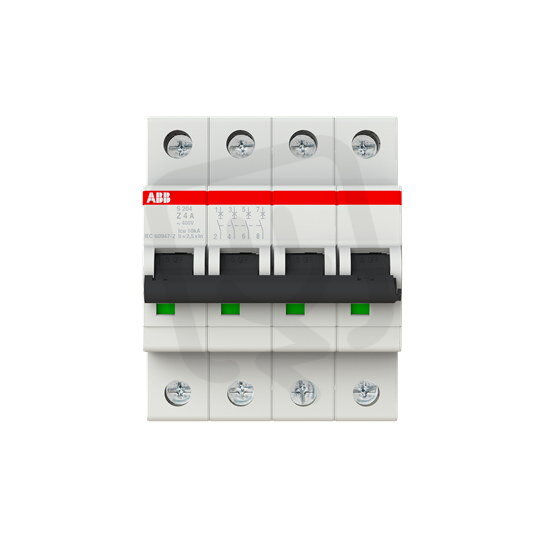

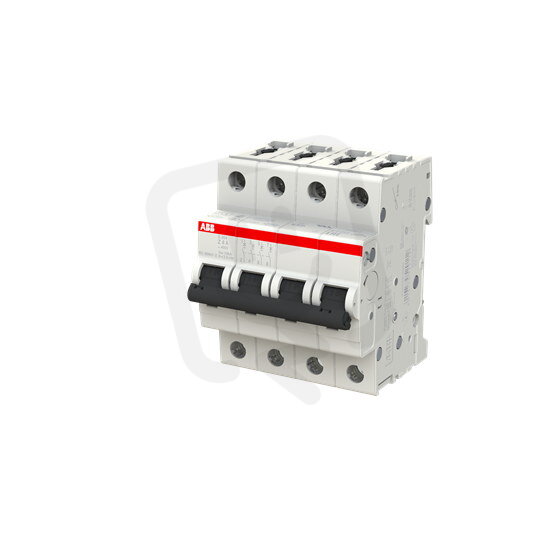

S204-Z4 4 fázový jistič 4 A char. Z 6kA ABB 2CDS254001R0338
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 616,98 Kč
Cena po registraci:
1 443,80 Kč/ks
Po registraci bez DPH:
1 193,22 Kč
Vaše cena s DPH:
1 503,84 Kč/ks
Vaše cena bez DPH:
1 242,84 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134310
- Kód dodavatele:
- 2CDS254001R0338
- EAN:
- 4016779531344
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,6 W
S204-Z4 4 fázový jistič 4 A char. Z 6kA ABB 2CDS254001R0338
Modulární jistič S204‑Z4 (EAN 4016779531344) je čtyřpólový přístroj z řady S204 pro AC/DC s jmenovitým proudem 4 A a charakteristikou Z.
Má vypínací schopnost 6 kA (lcn EN 60898 při 400 V), Icu 10 kA při 400 V a Icu 20 kA při 230 V, jmenovité napětí 400 V, izolační napětí Ui 440 V, stupeň krytí IP20, modulární šířku 4, nepřepíná neutrální vodič (spínající N: ne) a umožňuje doplňkové vybavení.
Pro připojení podporuje pevné vodiče 0,75–35 mm² a vícežilové 0,75–25 mm², má vestavěnou hloubku 69 mm, provozní teplotu -25–55 °C a ztrátový výkon 9,6 W.
Proč si vybrat tento jistič?
- Je určen pro střídavé i stejnosměrné napětí (AC/DC).
- Nabízí jmenovitý proud 4 A, vhodný pro ochranu menších obvodů.
- Vypínací charakteristika Z určuje průběh vypnutí při zkratových poruchách a přetížení.
- Má vypínací zkratovou schopnost 6 kA při 400 V podle normy EN 60898.
- Má 4 póly, takže umožňuje ochranu všech fází i nulového vodiče v čtyřvodičových systémech.
- Zabírá v rozvaděči 4 moduly a patří do produktové řady S204.
Interní název produktu
S204-Z4
Podrobný popis produktu
S204-Z4; 4 fázový jistič, jmenovitý proud In: 4 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
