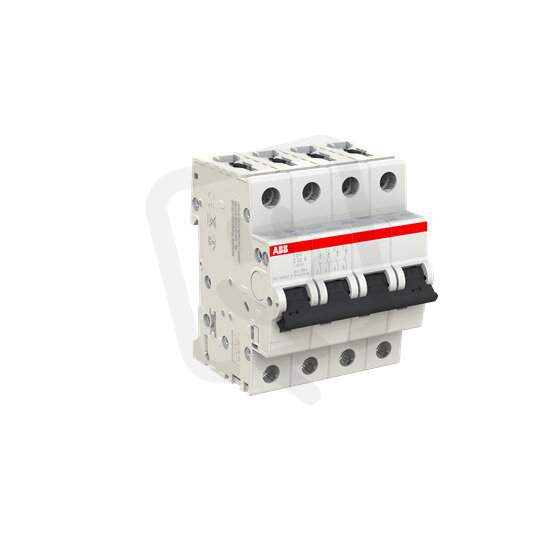

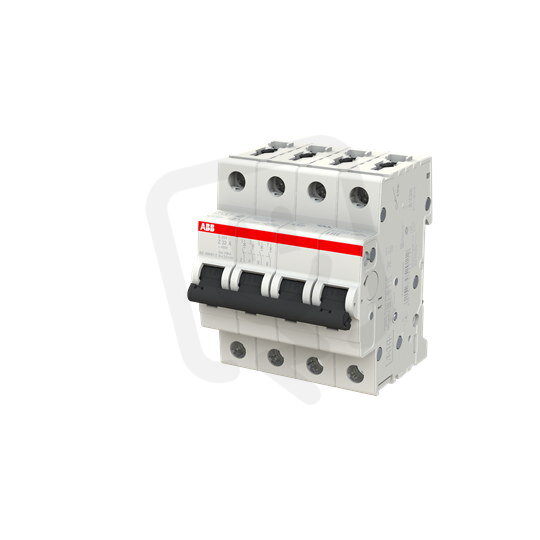

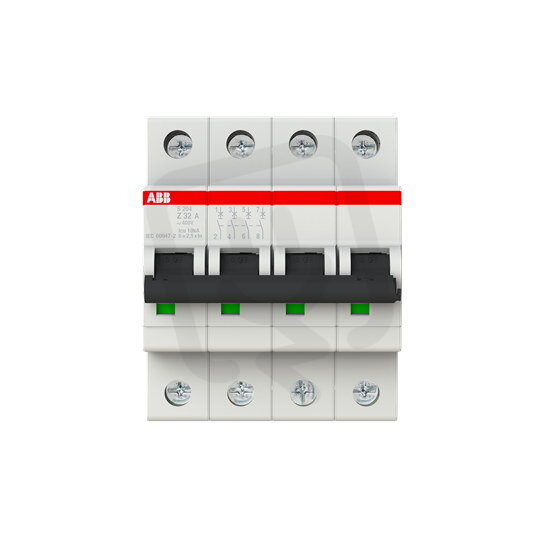

S204-Z32 4 fázový jistič 32 A char. Z 6kA ABB 2CDS254001R0538
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 432,34 Kč
Cena po registraci:
1 278,93 Kč/ks
Po registraci bez DPH:
1 056,97 Kč
Vaše cena s DPH:
1 332,11 Kč/ks
Vaše cena bez DPH:
1 100,92 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134317
- Kód dodavatele:
- 2CDS254001R0538
- EAN:
- 4016779531412
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 14,4 W
S204-Z32 4 fázový jistič 32 A char. Z 6kA ABB 2CDS254001R0538
S204-Z32 (EAN: 4016779531412) je 4fázový jistič určený pro AC/DC obvody s jmenovitým proudem 32 A, charakteristikou Z a modulární šířkou 4 modulů při jmenovitém napětí 400 V.
Jistič má 4 chráněné póly a vypínací zkratovou schopnost dle EN 60898 při 400 V 6 kA, resp. Icu dle IEC 60947-2 10 kA při 400 V a 20 kA při 230 V, s impulsní odolností 4 kV.
Mezi technické vlastnosti patří stupeň krytí IP20, vestavěná hloubka 69 mm, možnost doplňkové výbavy (ano), průřez pevného vodiče 0,75–35 mm² a vícežilového připojení 0,75–25 mm², provozní teplota -25–55 °C a ztrátový výkon 14,4 W; spínající N vodič: ne.
Proč si vybrat tento jistič?
- Určen pro napětí AC/DC, takže ho lze použít v různých typech elektrických instalací.
- Je určen pro jmenovitý proud 32 A, vhodný pro obvody středního zatížení.
- Disponuje charakteristikou vypínání Z, kterou oceníte při specifických typech zatížení.
- Krátkodobá vypínací schopnost 6 kA při 400 V zajišťuje ochranu proti zkratovým proudům.
- Čtyřpólová konstrukce s 4 chráněnými póly umožňuje bezpečné přerušení všech fází.
- Modulární šířka 4 šetří místo v rozvaděči a usnadňuje montáž.
Interní název produktu
S204-Z32
Podrobný popis produktu
S204-Z32; 4 fázový jistič, jmenovitý proud In: 32 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
