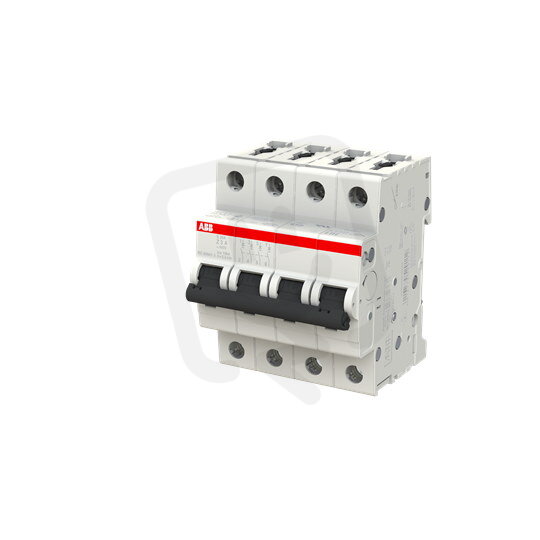

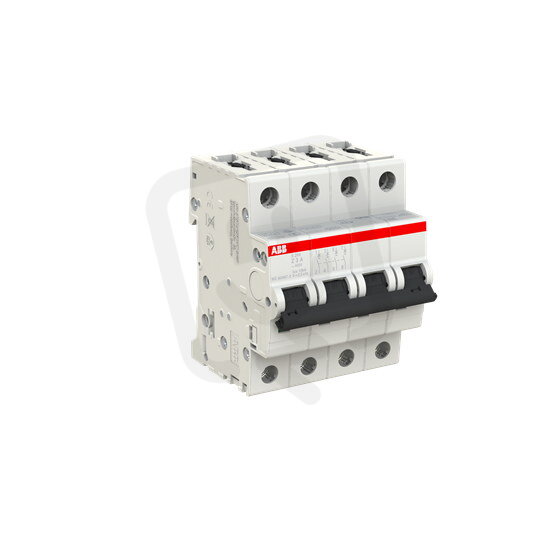

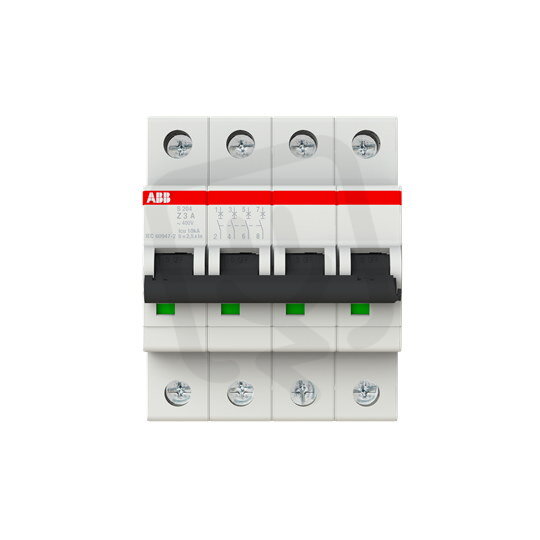

S204-Z3 4 fázový jistič 3 A char. Z 6kA ABB 2CDS254001R0318
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 616,98 Kč
Cena po registraci:
1 443,80 Kč/ks
Po registraci bez DPH:
1 193,22 Kč
Vaše cena s DPH:
1 503,84 Kč/ks
Vaše cena bez DPH:
1 242,84 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134309
- Kód dodavatele:
- 2CDS254001R0318
- EAN:
- 4016779531337
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,6 W
S204-Z3 4 fázový jistič 3 A char. Z 6kA ABB 2CDS254001R0318
S204-Z3 4 fázový jistič 3 A char. Z 6kA ABB 2CDS254001R0318 (EAN: 4016779531337) je modulární 4pólový jistič šířky 4 modulů pro AC/DC s jmenovitým napětím 400 V a frekvencí 50–60 Hz.
Má jmenovitý proud 3 A, charakteristiku Z a vypínací zkratovou schopnost 6 kA (lcn EN 60898 400 V), s hodnotami Icu IEC 60947-2 10 kA při 400 V a 20 kA při 230 V.
Stupeň krytí IP20, izolační napětí Ui 440 V a impulzní odolné napětí 4 kV; svorky pojmou pevné vodiče 0,75–35 mm² a vícežilové 0,75–25 mm², možnost doplňkové výbavy: ano, provozní teplota −25 až 55 °C a ztrátový výkon 9,6 W; nespíná N vodič a není určen k podomítkové instalaci.
Proč si vybrat právě tento jistič?
- Má jmenovitý proud 3 A, vhodný pro ochranu menších obvodů a spotřebičů.
- Používá charakteristiku Z, vhodnou pro aplikace vyžadující citlivější odpojení při zkratových poruchách.
- Zajišťuje vypínací schopnost 6 kA podle EN 60898 při 400 V pro spolehlivou ochranu při krátkodobých zkratech.
- Má 4 póly (čtyřpólové provedení), určené pro rozvody s více fázemi.
- Podporuje AC i DC napětí (AC/DC), takže je použitelný ve střídavých i stejnosměrných obvodech.
- Má modulární šířku 4, což šetří místo při montáži do rozváděče.
Interní název produktu
S204-Z3
Podrobný popis produktu
S204-Z3; 4 fázový jistič, jmenovitý proud In: 3 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
