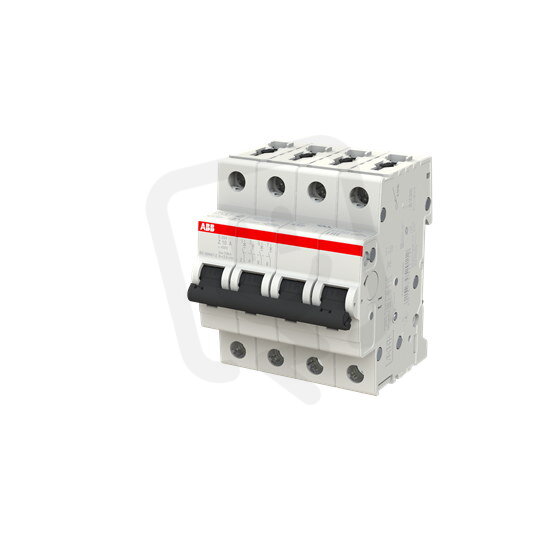

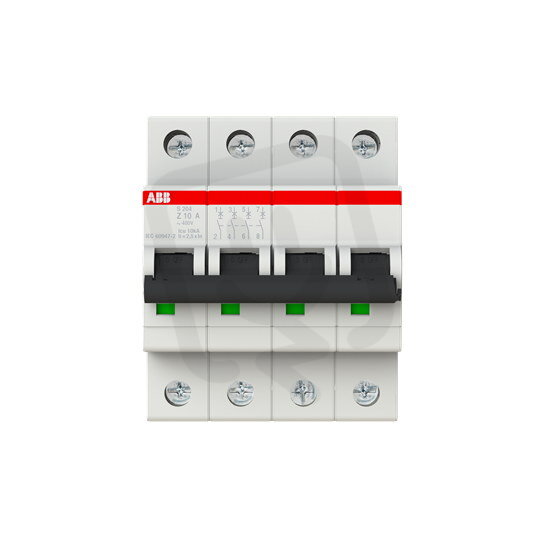

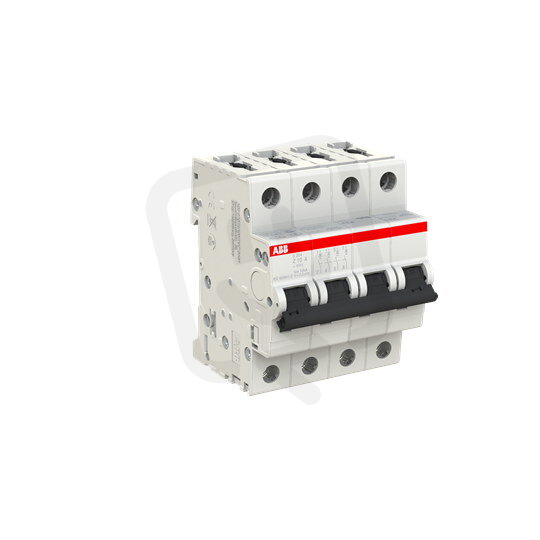

S204-Z10 4 fázový jistič 10 A char. Z 6kA ABB 2CDS254001R0428
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 054,03 Kč
Cena po registraci:
941,16 Kč/ks
Po registraci bez DPH:
777,82 Kč
Vaše cena s DPH:
980,28 Kč/ks
Vaše cena bez DPH:
810,15 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134313
- Kód dodavatele:
- 2CDS254001R0428
- EAN:
- 4016779531375
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10,8 W
S204-Z10 4 fázový jistič 10 A char. Z 6kA ABB 2CDS254001R0428
S204-Z10 (EAN: 4016779531375) je čtyřpólový modulární jistič určený pro AC/DC s charakteristikou Z a jmenovitým proudem 10 A.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 (400 V) a vypínací Icu 10 kA (IEC 60947-2 při 400 V) resp. 20 kA (IEC 60947-2 při 230 V) při jmenovitém napětí 400 V a izolačním napětí 440 V.
Modulární šířka 4, vestavěná hloubka 69 mm, stupeň krytí IP20, možnost doplňkové výbavy a připojitelný průřez vodičů 0,75–35 mm² (pevný) / 0,75–25 mm² (vícežilový) při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Je určen pro střídavé i stejnosměrné napětí (AC/DC).
- Zabírá modulární šířku 4 modulů v rozvaděči.
- Má jmenovitý proud 10 A pro ochranu obvodů.
- Má spouštěcí charakteristiku Z.
- Vypínací zkratová schopnost podle EN 60898 při 400 V činí 6 kA.
- Jedná se o 4-pólový jistič, tedy ochranu pro čtyři póly.
Interní název produktu
S204-Z10
Podrobný popis produktu
S204-Z10; 4 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
