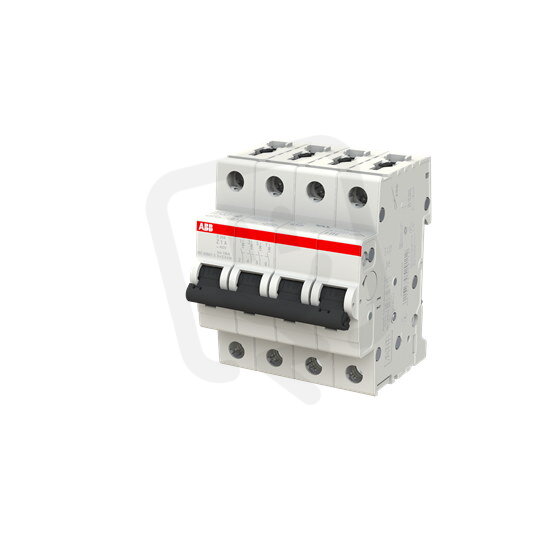

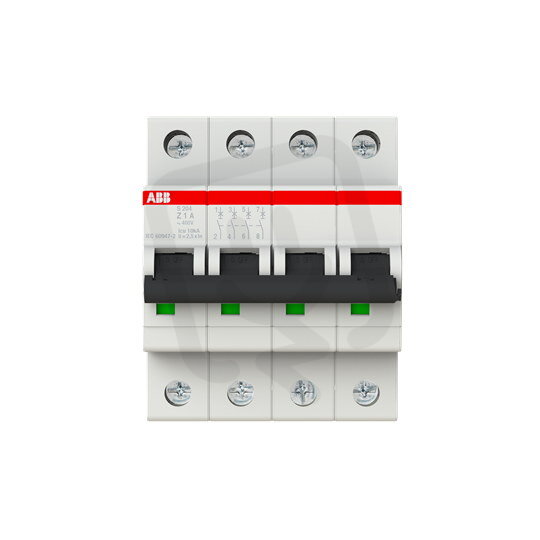

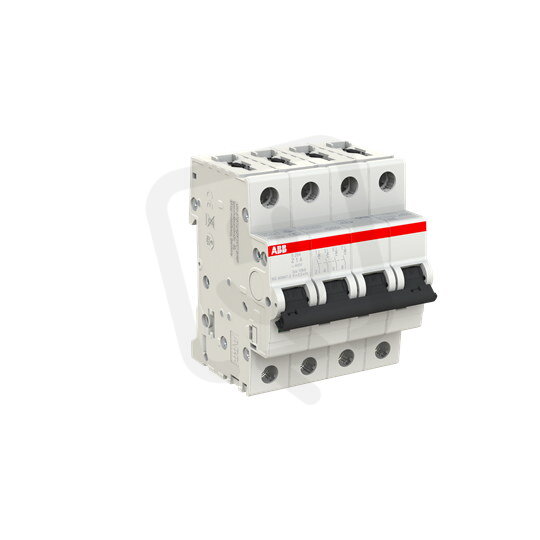

S204-Z1 4 fázový jistič 1 A char. Z 6kA ABB 2CDS254001R0218
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 616,98 Kč
Cena po registraci:
1 443,80 Kč/ks
Po registraci bez DPH:
1 193,22 Kč
Vaše cena s DPH:
1 503,84 Kč/ks
Vaše cena bez DPH:
1 242,84 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134306
- Kód dodavatele:
- 2CDS254001R0218
- EAN:
- 4016779531320
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,2 W
S204-Z1 4 fázový jistič 1 A char. Z 6kA ABB 2CDS254001R0218
S204-Z1 4 fázový jistič 1 A char. Z 6kA ABB 2CDS254001R0218 (EAN: 4016779531320) je určen pro ochranu vícefázových obvodů, nabízí 1 A, 4 póly a jmenovité napětí 400 V.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 při 400 V, hodnoty Icu 10 kA (IEC 60947-2 při 400 V) a 20 kA (IEC 60947-2 při 230 V), nespíná N vodič a umožňuje doplnění příslušenství.
Parametry pro instalaci: modulární šířka 4, stupeň krytí IP20, vestavěná hloubka 69 mm, kategorie přepětí 3, provozní teplota -25–55 °C, připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, ztrátový výkon 9,2 W.
Proč zvolit jistič S204-Z1?
- Vhodný pro použití ve střídavých i stejnosměrných instalacích díky typ napětí: AC/DC.
- Určen pro aplikace s nízkým zatížením — jmenovitý proud: 1 A.
- S charakteristikou: Z má přizpůsobené chování při zapínacích a zkratových proudech.
- Krátkodobě zvládne zkratové proudy až vypínací zkratová schopnost lcn EN 60898 (400 V): 6 kA.
- Čtyřpólové provedení zajišťuje ochranu všech větví instalace — počet chráněných pólů: 4.
- Kompaktní rozměr odpovídá modulární šířce: 4, takže dobře zapadne do standardních rozvaděčů.
Interní název produktu
S204-Z1
Podrobný popis produktu
S204-Z1; 4 fázový jistič, jmenovitý proud In: 1 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
