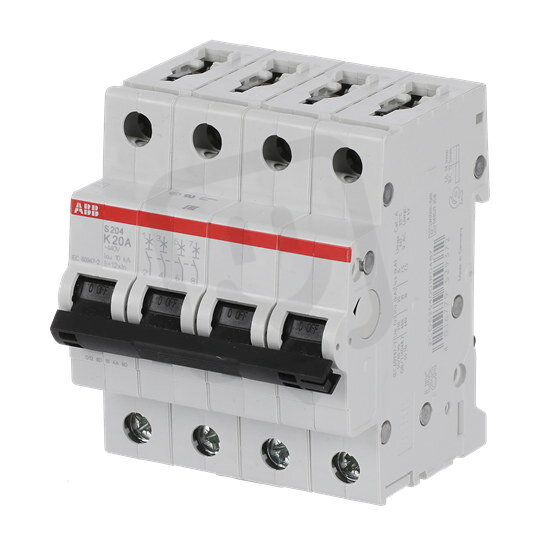

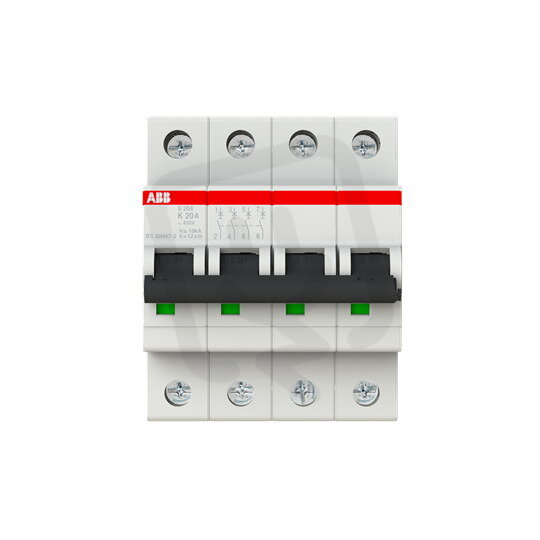

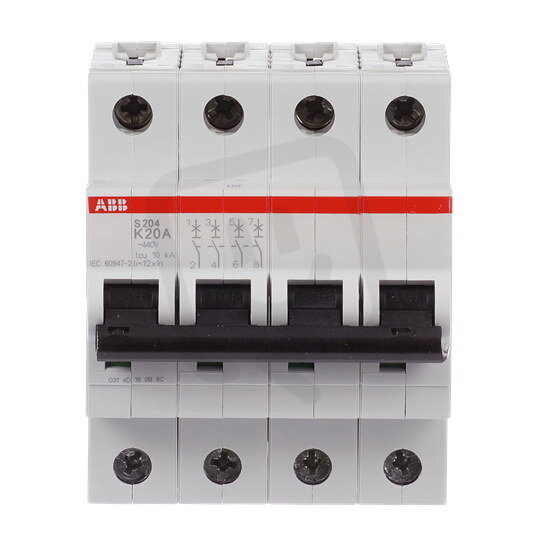

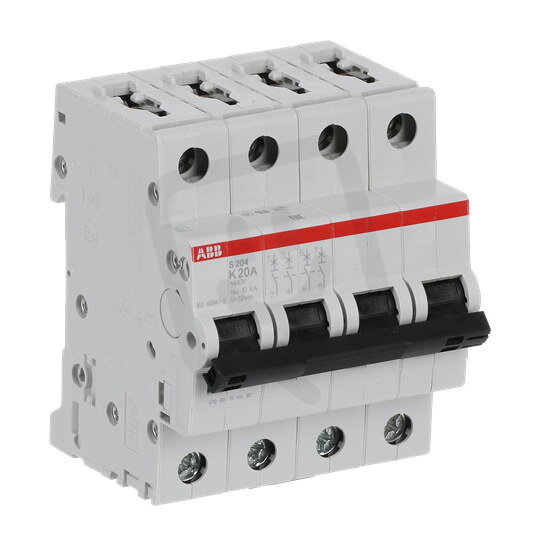

S204-K20 4 fázový jistič 20 A char. K 6kA ABB 2CDS254001R0487
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 184,34 Kč
Cena po registraci:
1 057,50 Kč/ks
Po registraci bez DPH:
873,97 Kč
Vaše cena s DPH:
1 101,48 Kč/ks
Vaše cena bez DPH:
910,31 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134217
- Kód dodavatele:
- 2CDS254001R0487
- EAN:
- 4016779529372
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10,8 W
S204-K20 4 fázový jistič 20 A char. K 6kA ABB 2CDS254001R0487
Jistič S204-K20 (ABB 2CDS254001R0487, EAN 4016779529372) je čtyřpólový modulární přístroj pro AC/DC s charakteristikou K a jmenovitým proudem 20 A.
Má vypínací zkratovou schopnost 6 kA dle EN 60898 (400 V), 10 kA dle IEC 60947-2 (400 V) a až 20 kA při 230 V; modulární šířka je 4, vestavěná hloubka 69 mm a stupeň krytí IP20.
Podporuje průřezy vodičů 0,75–35 mm2 (pevný) a 0,75–25 mm2 (vícežilový), umožňuje doplňkovou výbavu a nespíná neutrální (N) vodič.
Proč si vybrat tento jistič?
- Tento modulární jistič je určený pro provoz na AC/DC napětí.
- Má jmenovitý proud 20 A, vhodný pro středně zatížené obvody.
- Vypínací schopnost při 400 V podle EN 60898 je 6 kA, což zajišťuje ochranu proti zkratům.
- Vypínací charakteristika je K, určená pro ochranu obvodů s vyšší spínací proudovou zátěží.
- Jistič má 4 chráněné póly, umožňující ochranu vícefázových obvodů.
- Zabírá na liště modulární šířku 4, což usnadňuje plánování rozváděče.
Interní název produktu
S204-K20
Podrobný popis produktu
S204-K20; 4 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
