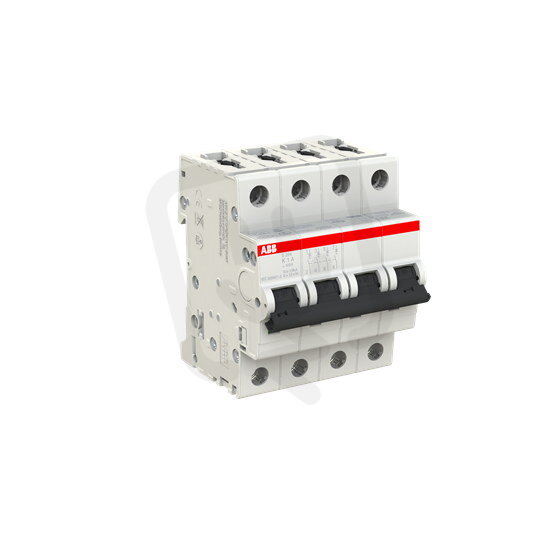

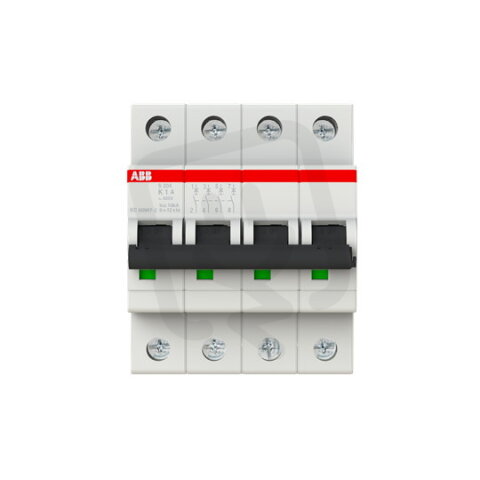

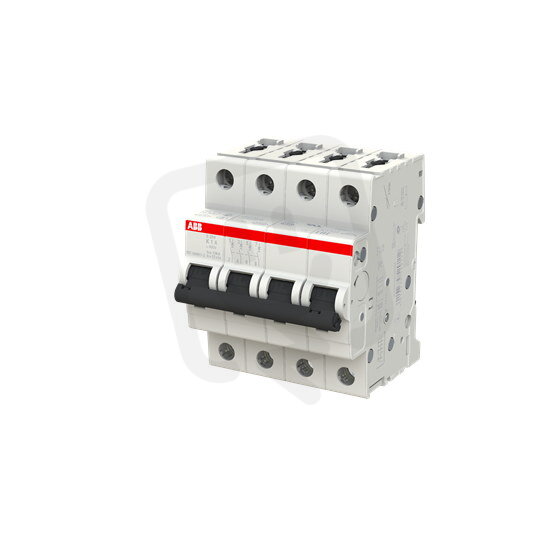

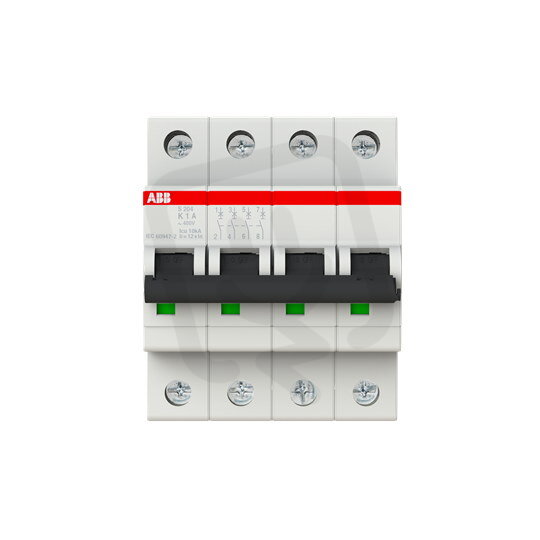

S204-K1 4 fázový jistič 1 A char. K 6kA ABB 2CDS254001R0217
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 556,34 Kč
Cena po registraci:
1 389,65 Kč/ks
Po registraci bez DPH:
1 148,47 Kč
Vaše cena s DPH:
1 447,44 Kč/ks
Vaše cena bez DPH:
1 196,23 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134207
- Kód dodavatele:
- 2CDS254001R0217
- EAN:
- 4016779529273
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5 W
S204-K1 4 fázový jistič 1 A char. K 6kA ABB 2CDS254001R0217
S204-K1 4 fázový jistič 1 A char. K 6kA ABB (EAN: 4016779529273) je čtyřpólový modulární jistič určený pro ochranu obvodů s jmenovitým proudem 1 A a charakteristikou vypínání K.
Má vypínací zkratovou schopnost 6 kA (lcn EN 60898, 400 V) a podle IEC dosahuje Icu 10 kA (400 V) a 20 kA (230 V), jmenovité napětí 400 V, krytí IP20 a zabírá 4 moduly při vestavné hloubce 69 mm; vhodné pro frekvenci 50–60 Hz a provozní teplotu -25 až 55 °C.
Podporuje doplňkovou výbavu, umožňuje připojení pevných vodičů 0,75–35 mm2 a vícežilových průřezů 0,75–25 mm2, nespíná N vodič a není odolný vůči výbuchu ani určený k instalaci pod omítku.
Proč si vybrat tento 4fázový jistič?
- Je navržený jako 4fázový jistič (4 póly) pro spolehlivou ochranu vícefázových obvodů.
- Má jmenovitý proud 1 A, vhodný pro řízení a ochranu nízkoproudých okruhů.
- Disponuje charakteristikou K, která určuje jeho vypínací chování při přetížení a zkratu.
- Dosahuje vypínací schopnosti 6 kA (EN 60898 při 400 V), což pokrývá běžné zkratové podmínky v instalacích.
- Podporuje AC i DC, takže je použitelný ve střídavých i stejnosměrných zapojeních.
- Má modulární šířku 4, což ovlivňuje prostorové uspořádání v rozváděči.
Interní název produktu
S204-K1
Podrobný popis produktu
S204-K1; 4 fázový jistič, jmenovitý proud In: 1 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
