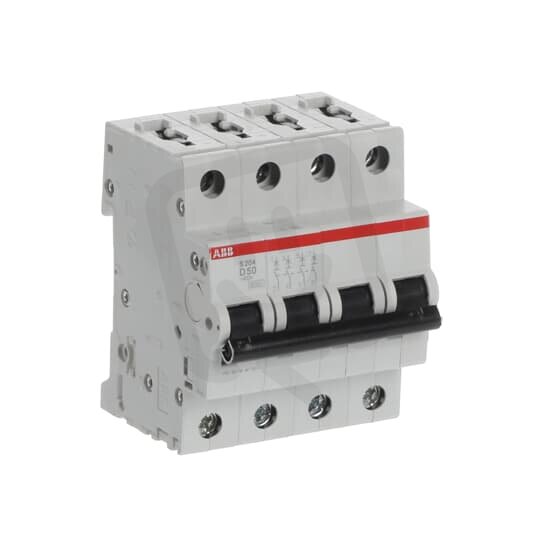

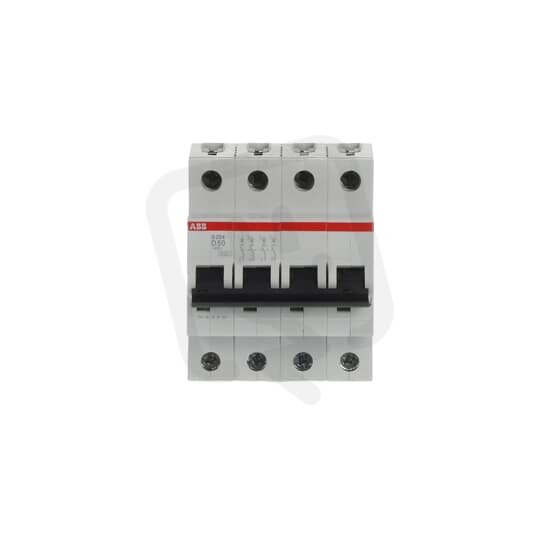

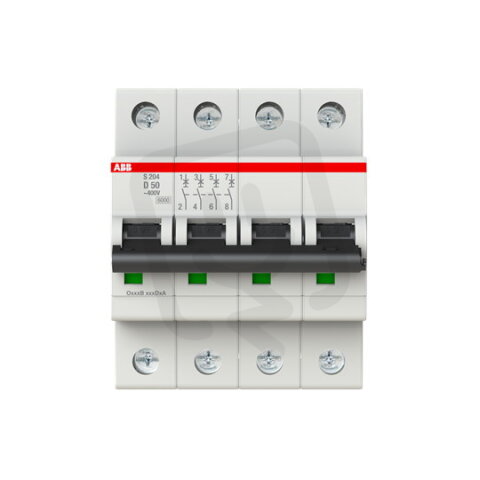

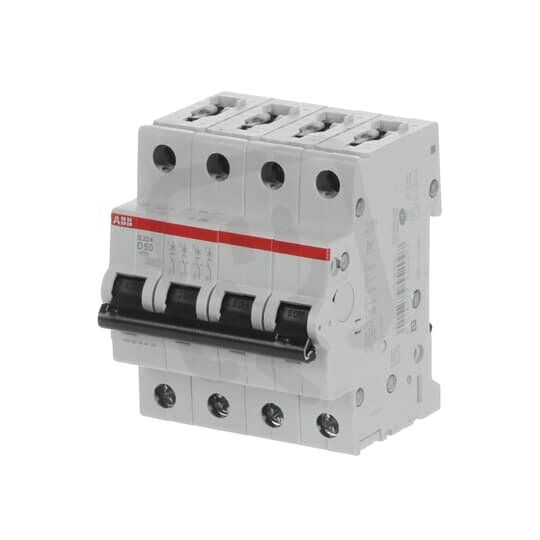

S204-D50 4 fázový jistič 50 A char. D 6kA ABB 2CDS254001R0501
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 456,76 Kč
Cena po registraci:
1 300,74 Kč/ks
Po registraci bez DPH:
1 074,99 Kč
Vaše cena s DPH:
1 354,82 Kč/ks
Vaše cena bez DPH:
1 119,69 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134419
- Kód dodavatele:
- 2CDS254001R0501
- EAN:
- 4016779552097
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 11,6 W
S204-D50 4 fázový jistič 50 A char. D 6kA ABB 2CDS254001R0501
Modulární čtyřpólový jistič řady S204 od ABB, typ S204-D50 (2CDS254001R0501), EAN 4016779552097, nabízí jmenovitý proud 50 A, charakteristiku D a modulární šířku 4.
Má vypínací schopnost 6 kA (EN 60898, 400 V) a krátkodobé hodnoty Icu 10 kA (IEC 60947-2, 400 V) / 20 kA (IEC 60947-2, 230 V), je určeno pro jmenovité napětí 400 V, stupeň krytí IP20 a provozní teploty -25–55 °C, přičemž povolené průřezy vodičů jsou pevné 0,75–35 mm² a vícežilové 0,75–25 mm².
Zařízení nepřepíná N vodič, umožňuje doplňkovou výbavu, má ztrátový výkon 11,6 W a kategorii přepětí 3.
Proč si vybrat tento jistič?
- Jistič je určen pro napětí AC i DC, takže ho lze použít ve střídavých i stejnosměrných instalacích.
- S modulární šířkou 4 modulů zabere v rozvaděči kompaktní místo.
- Má spouštěcí charakteristiku D, vhodnou pro obvody s vyššími náběhovými proudy.
- Jmenovitý proud 50 A zabezpečí ochranu vedení a spotřebičů do tohoto proudu.
- Vypínací schopnost zkratového proudu 6 kA (EN 60898, 400 V) umožňuje spolehlivé přerušení zkratových stavů do této hodnoty.
- Čtyřpólové provedení (4 póly) umožňuje ochranu třífázových obvodů včetně nulového vodiče.
Interní název produktu
S204-D50
Podrobný popis produktu
S204-D50; 4 fázový jistič, jmenovitý proud In: 50 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
