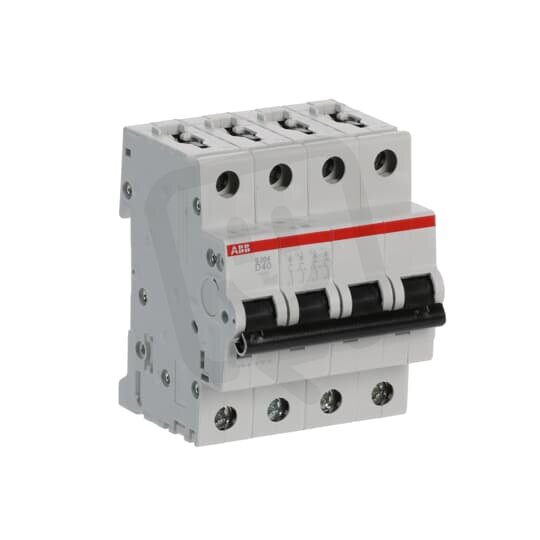

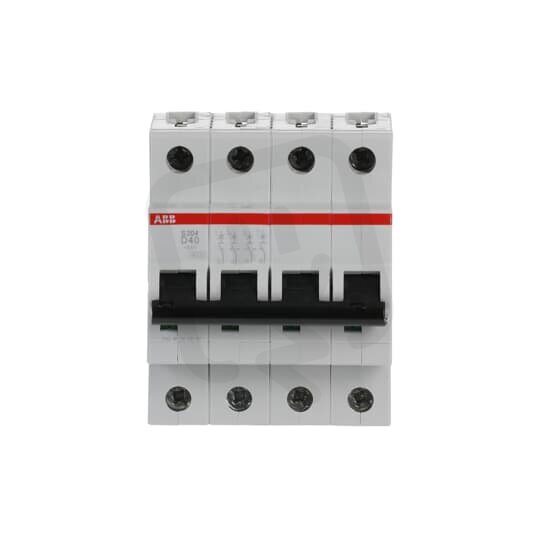

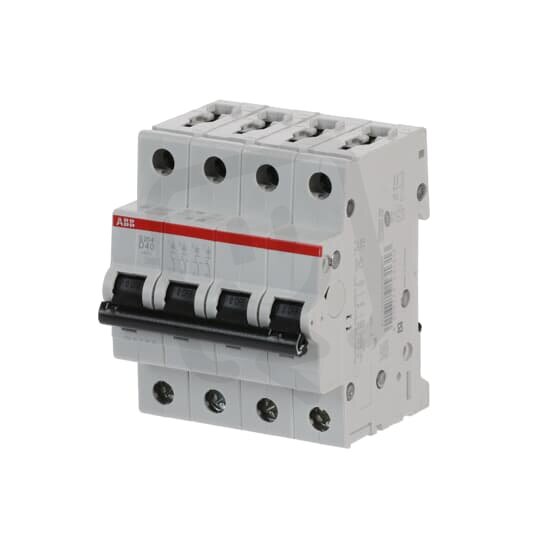

S204-D40 4 fázový jistič 40 A char. D 6kA ABB 2CDS254001R0401
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 168,94 Kč
Cena po registraci:
1 043,76 Kč/ks
Po registraci bez DPH:
862,61 Kč
Vaše cena s DPH:
1 087,16 Kč/ks
Vaše cena bez DPH:
898,48 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134418
- Kód dodavatele:
- 2CDS254001R0401
- EAN:
- 4016779531313
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 16,8 W
S204-D40 4 fázový jistič 40 A char. D 6kA ABB 2CDS254001R0401
Jistič S204-D40 (EAN 4016779531313) je čtyřpólový modulární jistič s charakteristikou D a jmenovitým proudem 40 A, určený pro AC/DC aplikace a s modulární šířkou 4.
Má vypínací zkratovou schopnost 6 kA (EN 60898 400V) a udávané Icu 10 kA (IEC 60947-2 400V) a 20 kA (IEC 60947-2 230V), s krytím IP20 a jmenovitým napětím 400 V.
Nezapojuje nulový vodič (spínající N: ne), nabízí možnost doplňkové výbavy: ano a podpírá připojení pevného vodiče do 0,75–35 mm² a vícežilového do 0,75–25 mm² při okolní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Je určen pro obvody s jmenovitým proudem 40 A.
- Nese charakteristiku D, vhodnou pro spouštění motorů a zátěže s vyššími náběhovými proudy.
- Vypínací schopnost při 400 V podle EN 60898 je 6 kA, takže přístroj zvládne krátkodobé zkratové proudy do této úrovně.
- Čtyřpólové provedení s 4 chráněnými póly, vhodné pro třífázová zapojení včetně neutrálu.
- Kompatibilní s napětím AC/DC, použitelný ve střídavých i stejnosměrných instalacích.
- Patří do produktové řady S204 a má modulární šířku 4, což usnadňuje instalaci v rozváděči.
Interní název produktu
S204-D40
Podrobný popis produktu
S204-D40; 4 fázový jistič, jmenovitý proud In: 40 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
