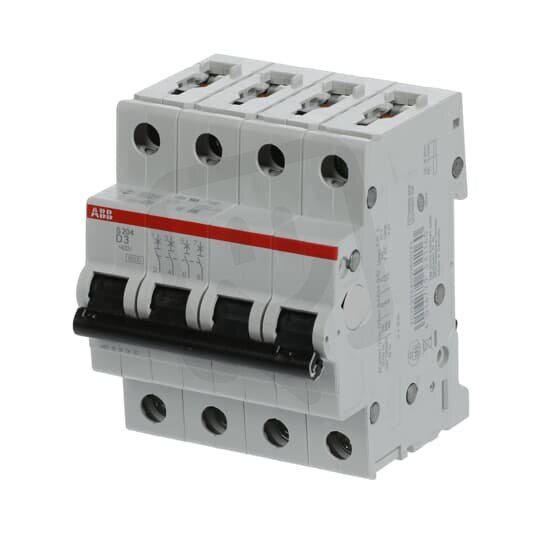

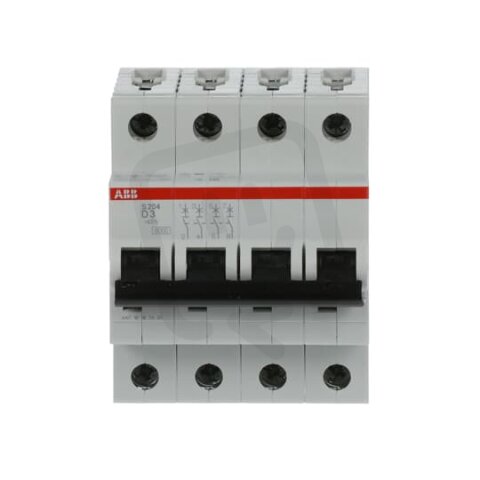

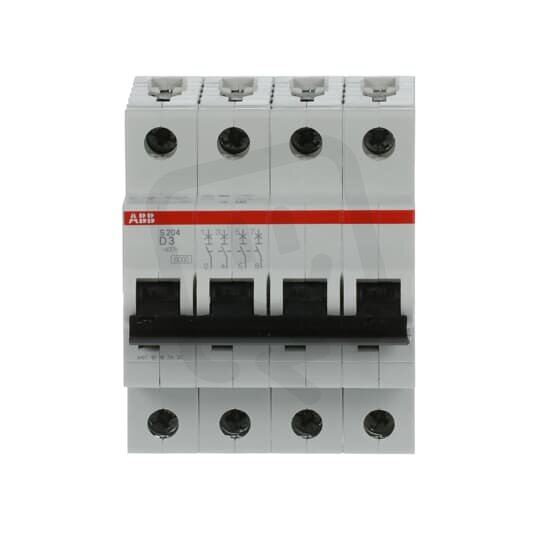

S204-D3 4 fázový jistič 3 A char. D 6kA ABB 2CDS254001R0031
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 170,77 Kč
Cena po registraci:
1 045,39 Kč/ks
Po registraci bez DPH:
863,96 Kč
Vaše cena s DPH:
1 088,85 Kč/ks
Vaše cena bez DPH:
899,88 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134408
- Kód dodavatele:
- 2CDS254001R0031
- EAN:
- 4016779531160
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,8 W
S204-D3 4 fázový jistič 3 A char. D 6kA ABB 2CDS254001R0031
Modulární čtyřpólový jistič S204-D3 (EAN 4016779531160) s jmenovitým proudem 3 A a charakteristikou D pro AC/DC provoz při jmenovitém napětí 400 V a s možností doplňkové výbavy.
Disponuje vypínací zkratovou schopností 6 kA (EN 60898, 400 V), dále Icu 10 kA (IEC 60947-2, 400 V) a 20 kA (IEC 60947-2, 230 V), třídu omezení proudu 3 a ztrátovým výkonem 4,8 W.
Pro montáž má modulární šířku 4, stupeň krytí IP20, vestavěnou hloubku 69 mm a podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm²; nepřepíná N vodič.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže ho lze použít ve stejnosměrných i střídavých obvodech.
- Má modulární šířku 4 moduly, což šetří místo v rozváděči.
- Nabízí charakteristiku vypínání D, vhodnou pro obvody s vyššími spouštěcími proudy.
- Pracuje s jmenovitým proudem 3 A, ideálním pro menší zátěže.
- Vypínací zkratová schopnost je 6 kA při 400 V (EN 60898), zajišťující ochranu při zkratu.
- Chrání 4 póly, takže je vhodný pro vícefázové zapojení.
Interní název produktu
S204-D3
Podrobný popis produktu
S204-D3; 4 fázový jistič, jmenovitý proud In: 3 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
