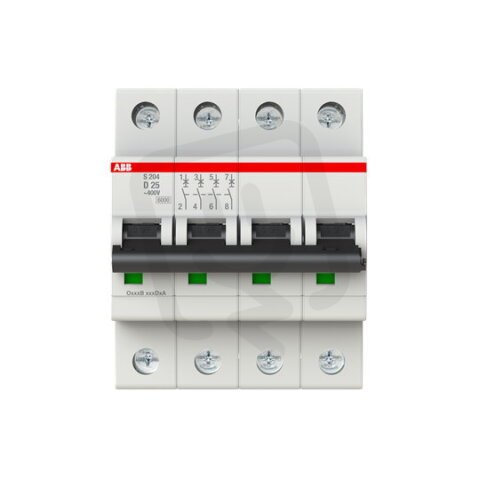

S204-D25 4 fázový jistič 25 A char. D 6kA ABB 2CDS254001R0251
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
974,36 Kč
Cena po registraci:
870,03 Kč/ks
Po registraci bez DPH:
719,03 Kč
Vaše cena s DPH:
906,19 Kč/ks
Vaše cena bez DPH:
748,92 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134416
- Kód dodavatele:
- 2CDS254001R0251
- EAN:
- 4016779531290
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 12,4 W
S204-D25 4 fázový jistič 25 A char. D 6kA ABB 2CDS254001R0251
S204-D25 od ABB (EAN 4016779531290) je 4fázový modulární jistič s jmenovitým proudem 25 A a charakteristikou D.
Zajišťuje vypínací schopnost 6 kA podle EN 60898 při 400 V a má Icu 10 kA/20 kA podle IEC 60947-2 (pro 400/230 V), je určené pro jmenovité napětí 400 V a ochranu 4 pólů.
Má stupeň krytí IP20, možnost doplňkové výbavy a nepřepíná N vodič; pro připojení podporuje pevné vodiče 0,75–35 mm² a vícežilové 0,75–25 mm², pracuje při −25–55 °C a frekvenci 50–60 Hz.
Proč si vybrat tento jistič?
- Kompatibilní s napětím AC/DC, takže jej lze použít ve střídavých i stejnosměrných obvodech.
- Navržen pro jmenovitý proud 25 A, což odpovídá běžným proudovým zatížením.
- Má spoušť s charakteristikou D, vhodnou pro obvody s vyššími záběrovými proudy (např. motory).
- Vypínací schopnost při zkratu (400 V) 6 kA, poskytující ochranu proti krátkým zkratům do této hodnoty.
- Zabezpečuje 4 póly, tedy kompletní ochranu třífázových a čtyřpólových zapojení.
- Zabírá na liště šířku 4 moduly, což usnadňuje plánování rozvaděče.
Interní název produktu
S204-D25
Podrobný popis produktu
S204-D25; 4 fázový jistič, jmenovitý proud In: 25 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
