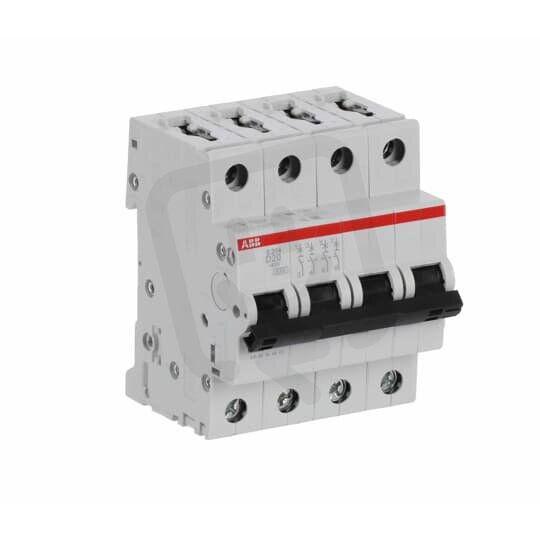

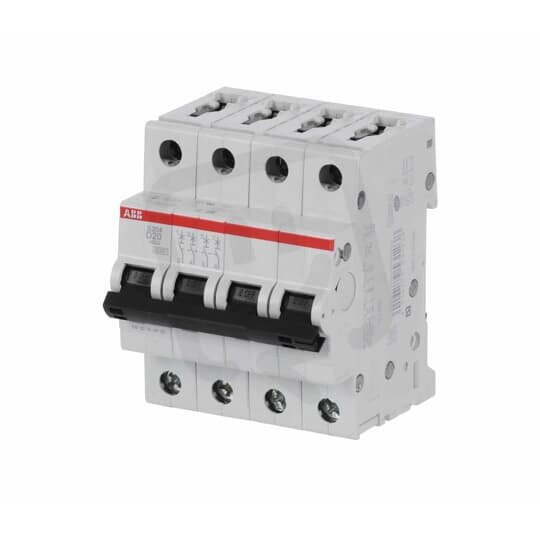

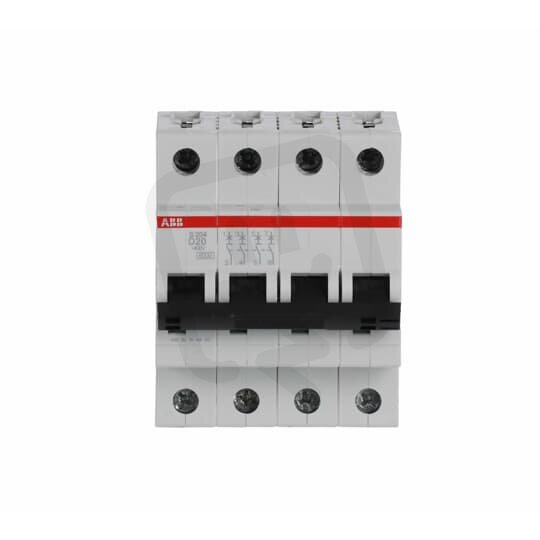

S204-D20 4 fázový jistič 20 A char. D 6kA ABB 2CDS254001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
928,20 Kč
Cena po registraci:
828,81 Kč/ks
Po registraci bez DPH:
684,97 Kč
Vaše cena s DPH:
863,26 Kč/ks
Vaše cena bez DPH:
713,44 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134415
- Kód dodavatele:
- 2CDS254001R0201
- EAN:
- 4016779531238
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,2 W
S204-D20 4 fázový jistič 20 A char. D 6kA ABB 2CDS254001R0201
Modulární 4pólový jistič S204-D20 (EAN: 4016779531238) z produktové řady S204 s charakteristikou D, jmenovitým proudem 20 A a modulární šířkou 4.
Určený pro AC/DC provoz při jmenovitém napětí 400 V, disponuje 4 chráněnými póly a vypínací zkratovou schopností 6 kA (lcn EN 60898 400 V) s Icu podle IEC 10 kA (400 V) / 20 kA (230 V); stupeň krytí IP20, kategorie přepětí 3 a stupeň znečištění 3.
Umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², pracuje v rozsahu okolní teploty -25–55 °C, má možnost doplňkové výbavy ano a ztrátový výkon 9,2 W, přičemž spínající N vodič: ne.
Proč si vybrat tento 4fázový jistič?
- Je určený pro napětí AC/DC, takže ho lze použít ve střídavých i stejnosměrných obvodech.
- Má jmenovitý proud 20 A pro ochranu obvodů dimenzovaných na tuto hodnotu.
- Disponuje proudovou charakteristikou D, vhodnou pro rozběhy motorů a jiné indukční zátěže.
- Nabízí vypínací schopnost 6 kA (EN 60898, 400 V) pro zvládnutí zkratových proudů.
- Chrání 4 póly, což oceníte u třífázových a čtyřvodičových instalací.
- Zabírá 4 modulární šířky v rozvaděči pro přehlednou montáž.
Interní název produktu
S204-D20
Podrobný popis produktu
S204-D20; 4 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
