S204-D16 4 fázový jistič 16 A char. D 6kA ABB 2CDS254001R0161

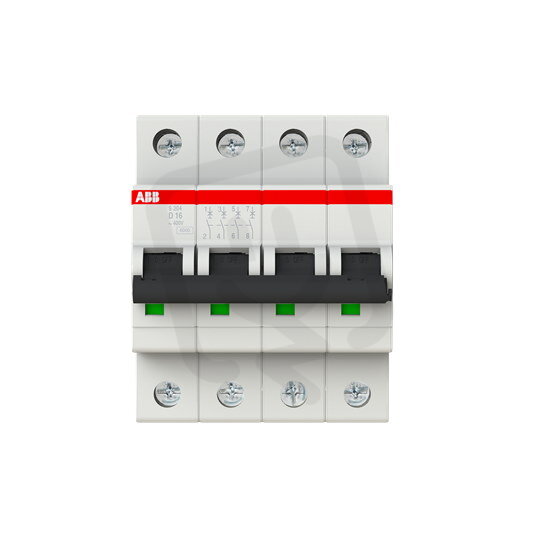

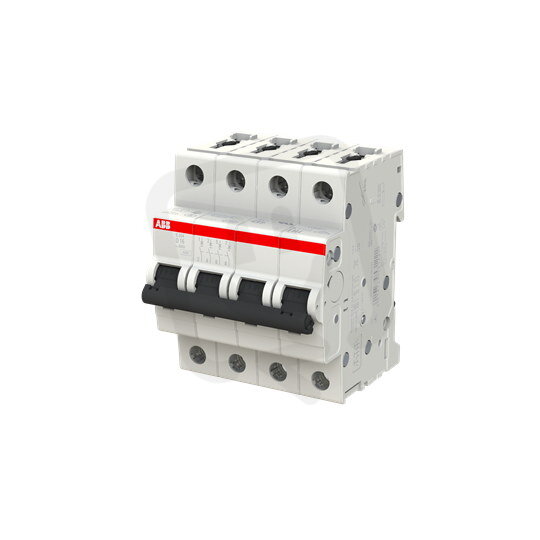

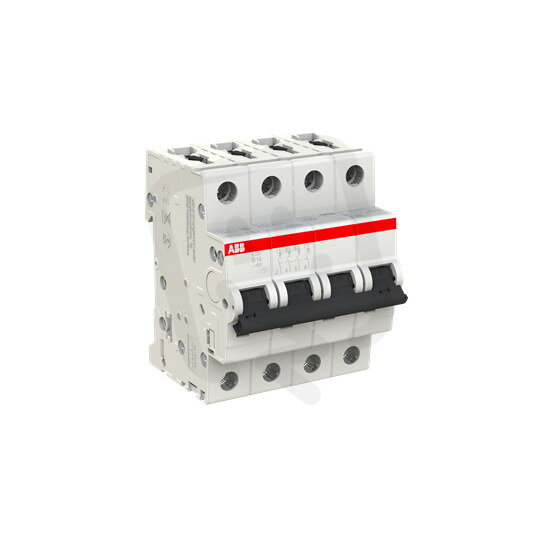

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
891,08 Kč
Cena po registraci:
795,67 Kč/ks
Po registraci bez DPH:
657,58 Kč
Vaše cena s DPH:
828,74 Kč/ks
Vaše cena bez DPH:
684,91 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134414
- Kód dodavatele:
- 2CDS254001R0161
- EAN:
- 4016779531221
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10 W
S204-D16 4 fázový jistič 16 A char. D 6kA ABB 2CDS254001R0161
Jistič S204-D16 4 fázový jistič 16 A char. D 6kA ABB 2CDS254001R0161 (EAN: 4016779531221) je čtyřpólové modulární zařízení určené pro ochranu obvodů v AC/DC sítích s jmenovitým proudem 16 A a charakteristikou D.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 (400 V), hodnoty Icu 10 kA (IEC 60947-2 při 400 V) a 20 kA (IEC 60947-2 při 230 V), a má 4 póly při jmenovitém napětí 400 V.
Modulární šířka 4, stupeň krytí IP20, rozsahy připojení vodičů 0,75–35 mm² (pevné) a provozní teplota -25–55 °C zajišťují flexibilní instalaci v rozváděčích.
Proč si vybrat tento jistič?
- Tento model nese označení S204-D16 (ABB) a je určen pro rozváděče s modulární instalací.
- Je vhodný pro provoz na AC/DC, tedy pro střídavé i stejnosměrné napětí.
- Jmenovitý proud činí 16 A, což odpovídá obvodům se střední zátěží.
- Má vypínací charakteristiku D, která umožňuje spolehlivé vypnutí při vyšších impulzních proudech.
- Vypínací schopnost při 400 V podle normy EN 60898 je 6 kA, vhodná pro běžné zkratové podmínky.
- Jedná se o čtyřpólový přístroj, disponuje 4 póly pro ochranu všech fází.
Interní název produktu
S204-D16
Podrobný popis produktu
S204-D16; 4 fázový jistič, jmenovitý proud In: 16 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
