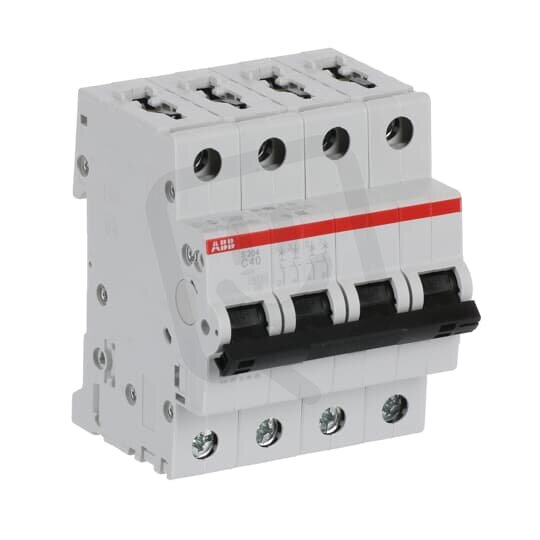

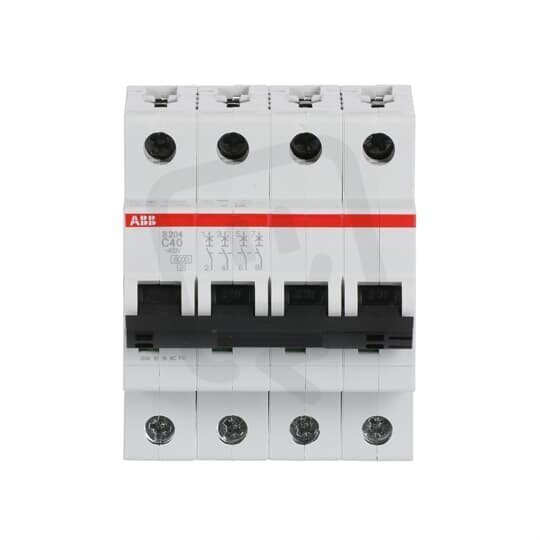

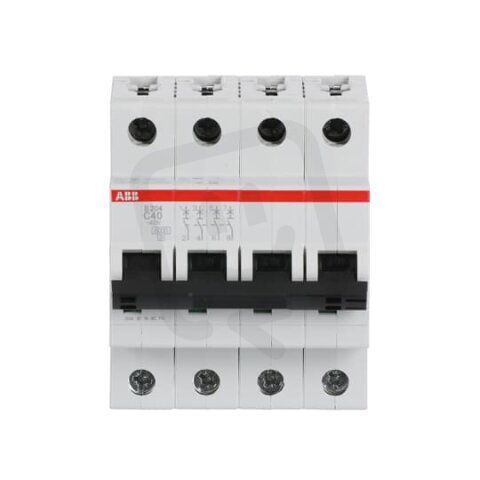

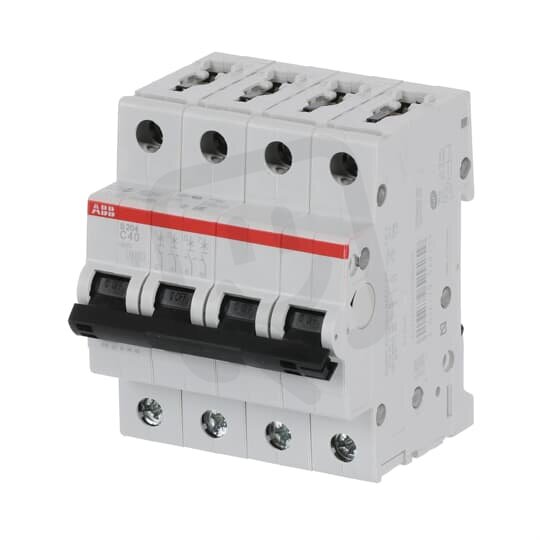

Jistič S204-C40, 4F, 40A, char. C, 6kA, ABB 2CDS254001R0404
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134118
- Kód dodavatele:
- 2CDS254001R0404
- EAN:
- 4016779529259
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 19,2 W
Jistič S204-C40, 4F, 40A, char. C, 6kA, ABB 2CDS254001R0404
Jistič S204-C40 (EAN 4016779529259) je čtyřpólový modulární jistič s proudem 40 A a charakteristikou C, určený pro střídavé i stejnosměrné napětí (AC/DC).
Má vypínací schopnost podle EN 60898 6 kA (400 V) a Icu podle IEC 60947-2 10 kA (400 V) resp. 20 kA (230 V), krytí IP20, modulární šířku 4 a umožňuje doplňkovou výbavu; spínání N vodiče není.
Umožňuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm², má vestavěnou hloubku 69 mm, ztrátový výkon 19,2 W a je určen pro provoz při okolní teplotě -25 až 55 °C.
Proč si vybrat tento jistič?
- Má jmenovitý proud 40 A, vhodný pro obvody s tímto zatížením.
- Pracuje s charakteristikou C, která zajišťuje spolehlivé vypínání při nárazových proudových špičkách indukčních zátěží.
- Je čtyřpólový (4 póly), takže kryje tři fáze i neutrální vodič v jedné jednotce.
- Má vypínací zkratovou schopnost 6 kA (EN 60898 při 400 V), což zabezpečuje ochranu proti krátkým zkratům v běžných instalacích.
- Je určen pro AC/DC napětí, tedy lze použít ve střídavých i stejnosměrných obvodech.
- Zabírá 4 moduly na DIN liště, usnadňující integraci do rozvaděčů s omezeným prostorem.
Interní název produktu
Jistič S204-C40 40A 4p C 6kA
