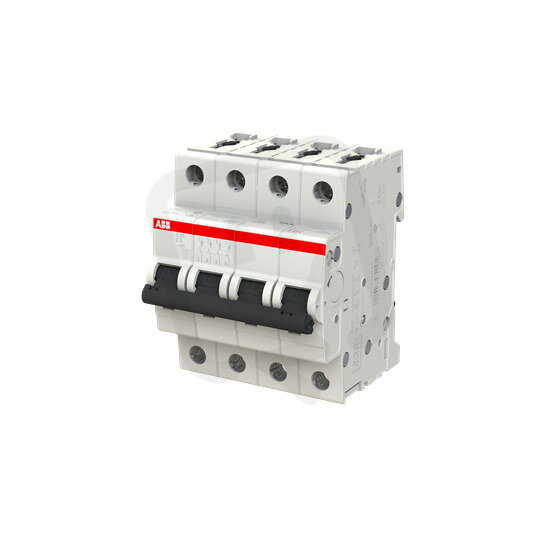

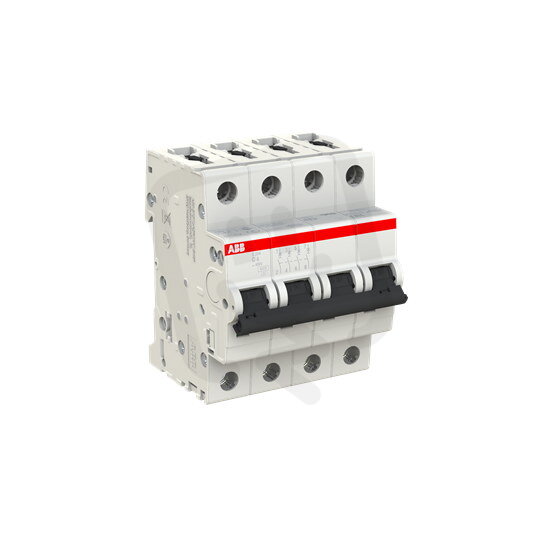

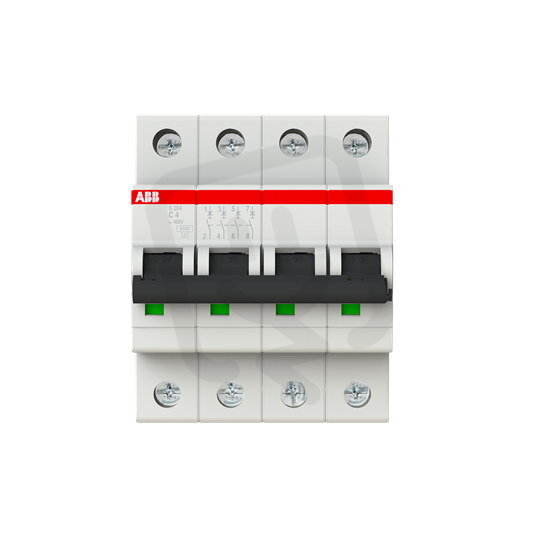

Jistič S204-C4, 4F, 4A, char. C, 6kA, ABB 2CDS254001R0044
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134109
- Kód dodavatele:
- 2CDS254001R0044
- EAN:
- 4016779529167
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 7,2 W
Jistič S204-C4, 4F, 4A, char. C, 6kA, ABB 2CDS254001R0044
Jistič S204-C4 (ABB 2CDS254001R0044), EAN 4016779529167, je čtyřpólový modulární jistič s charakteristikou C a jmenovitým proudem 4 A, určený pro AC/DC při jmenovitém napětí 400 V.
Má vypínací zkratovou schopnost lcn 6 kA (EN 60898 400V), Icu 10 kA (IEC 60947-2 400V) a Icu 20 kA (IEC 60947-2 230V), modulární šířku 4, stupeň krytí IP20 a umožňuje připojení vodičů do 0,75–35 mm² (pevné) nebo 0,75–25 mm² (vícežilové).
Nabízí možnost doplňkové výbavy, impulzní odolné napětí 4 kV, provozní teplotu okolí -25–55 °C a ztrátový výkon 7,2 W; spínající N vodič: ne a instalace pod omítku: ne.
Proč zvolit právě jistič S204-C4?
- Podporuje napětí AC/DC, takže je vhodný do obvodů střídavého i stejnosměrného proudu.
- Jmenovitý proud 4 A zabezpečuje ochranu obvodů s nižším zatížením.
- Charakteristika vypínání C je přizpůsobená obvodům s vyššími nárazovými proudy, například u motorů.
- Vypínací schopnost při 400 V podle EN 60898 je 6 kA, což zajišťuje odolnost vůči krátkodobým zkratům.
- Má 4 chráněné póly (celkem 4 póly), umožní tak současné odpojení všech fází i neutrálu.
- Modulární šířka 4 moduly usnadňuje plánování prostoru v rozváděči.
Interní název produktu
Jistič S204-C4 4A 4p C 6kA
