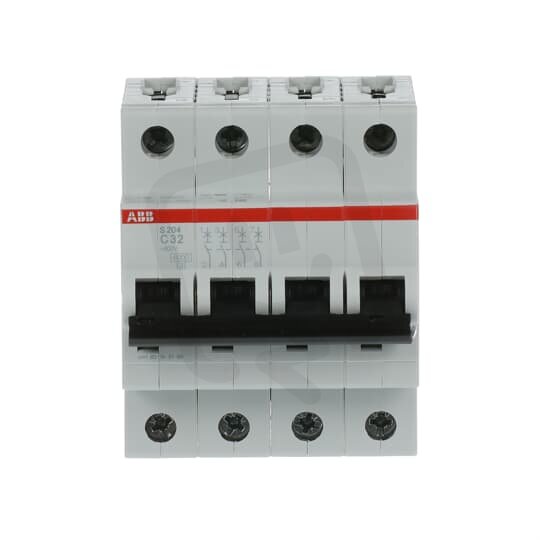

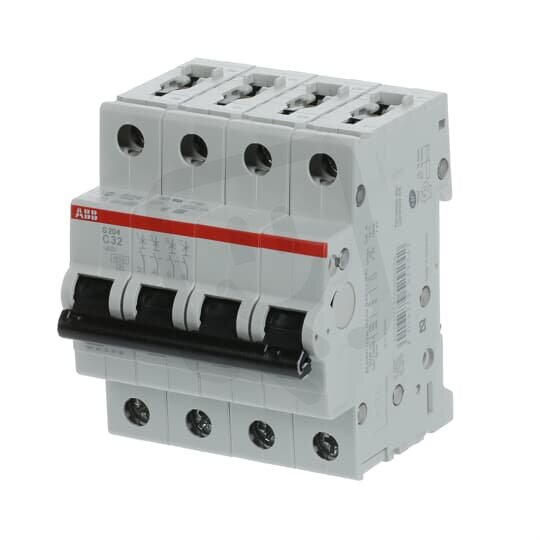

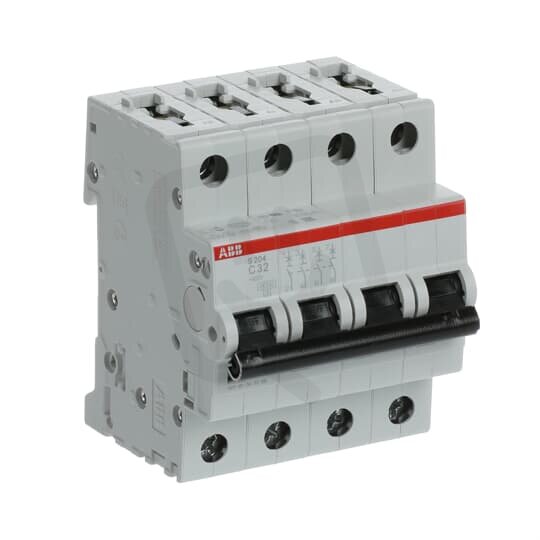

Jistič S204-C32, 4F, 32A, char. C, 6kA, ABB 2CDS254001R0324
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134117
- Kód dodavatele:
- 2CDS254001R0324
- EAN:
- 4016779529242
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 14,8 W
Jistič S204-C32, 4F, 32A, char. C, 6kA, ABB 2CDS254001R0324
Jistič S204-C32 od ABB (EAN: 4016779529242) je 4pólový modulární jistič s charakteristikou C pro AC/DC a jmenovitým proudem 32 A.
Má vypínací zkratovou schopnost lcn 6 kA (EN 60898, 400 V) a Icu 10 kA (IEC 60947-2, 400 V), resp. 20 kA (IEC 60947-2, 230 V), při jmenovitém napětí 400 V.
Disponuje modulární šířkou 4 moduly, stupněm krytí IP20, vestavěnou hloubkou 69 mm, rozsahy připojení pevný 0,75–35 mm2 / vícežilový 0,75–25 mm2, možností doplňkové výbavy ano a nespíná N vodič.
Proč si vybrat tento jistič?
- S jmenovitým proudem 32 A je vhodný pro ochranu obvodů s tímto zatížením.
- Díky 4 pólům zabezpečuje současné odpojení všech vodičů v čtyřpólových zapojeních.
- S charakteristikou C reaguje na běžné spouštěcí proudy, takže se hodí do rozvodů se standardními zátěžemi (např. zásuvky, osvětlení).
- Vypínací schopnost 6 kA (EN 60898, 400 V) umožňuje spolehlivou reakci při zkratových stavech v menších a středních instalacích.
- Kompatibilní s AC/DC napětím, což rozšiřuje možnosti použití i pro stejnosměrné obvody.
- Modulární šířka 4 zajišťuje kompaktní uspořádání v rozvaděči a efektivní využití instalačního prostoru.
Interní název produktu
Jistič S204-C32 32A 4p C 6kA
