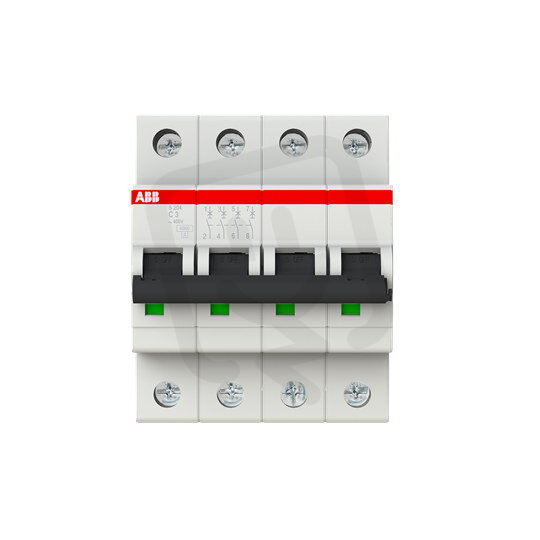

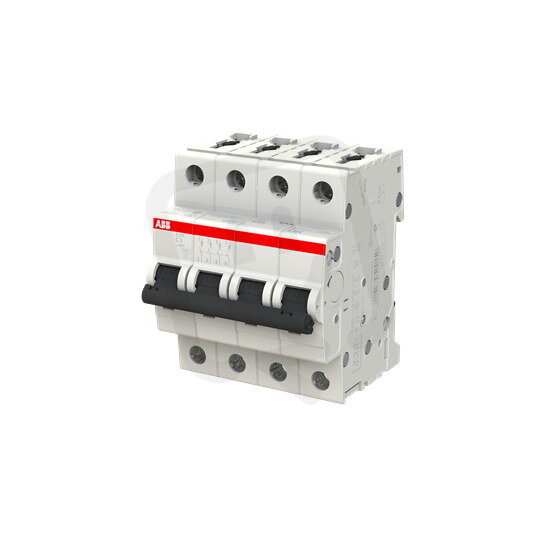

Jistič S204-C3, 4F, 3A, char. C, 6kA, ABB 2CDS254001R0034
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134108
- Kód dodavatele:
- 2CDS254001R0034
- EAN:
- 4016779529150
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,2 W
Jistič S204-C3, 4F, 3A, char. C, 6kA, ABB 2CDS254001R0034
Jistič S204-C3, 4F, ABB 2CDS254001R0034 je čtyřpólový modulární jistič řady S204 s jmenovitým proudem 3 A, charakteristikou C a jmenovitým napětím 400 V (typ napětí AC/DC).
Má vypínací zkratovou schopnost 6 kA (lcn EN 60898 400V) a Icu 10 kA (IEC 60947-2 400V) / 20 kA (IEC 60947-2 230V), krytí IP20, modulární šířku 4, vestavěnou hloubku 69 mm, možnost doplňkové výbavy ano, svorky pro pevné vodiče do 35 mm² a vícežilové do 25 mm² a provozní teplotu -25–55 °C; bez spínání N vodiče.
Proč si vybrat tento jistič?
- Jistič S204‑C3 z řady S204 od ABB je koncipován pro snadnou integraci do modulárních rozváděčů a jasnou identifikaci zařízení.
- Jmenovitý proud 3 A umožňuje přesné jištění obvodů s nízkou spotřebou.
- Charakteristika C zajišťuje spolehlivé vypínání při nárazových proudových zatíženích, typických pro motory a některá osvětlení.
- Vypínací zkratová schopnost 6 kA (EN 60898, 400 V) poskytuje rezervu proti zkratovým poruchám v běžných instalacích.
- Počet pólů 4 (4F) umožňuje současné jištění třífázových obvodů včetně neutrálu v jednom přístroji.
- Typ napětí AC/DC zvyšuje flexibilitu použití ve střídavých i stejnosměrných instalacích.
Interní název produktu
Jistič S204-C3 3A 4p C 6kA
