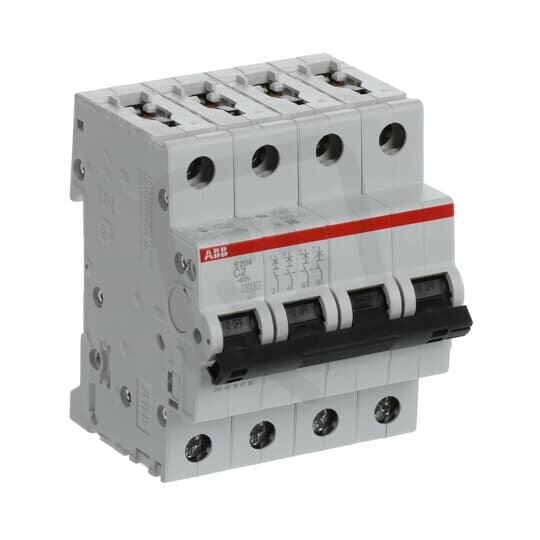

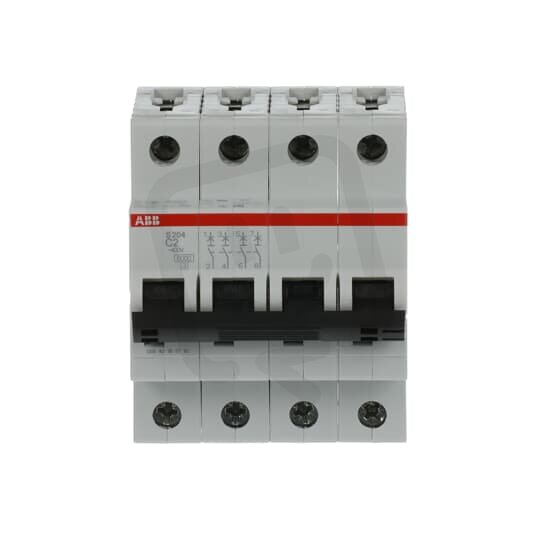

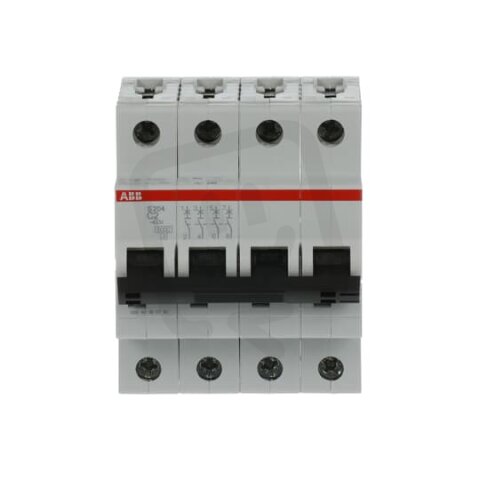

Jistič S204-C2, 4F, 2A, char. C, 6kA, ABB 2CDS254001R0024
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134107
- Kód dodavatele:
- 2CDS254001R0024
- EAN:
- 4016779529143
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 2 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 7,2 W
Jistič S204-C2, 4F, 2A, char. C, 6kA, ABB 2CDS254001R0024
Jistič S204-C2 (ABB 2CDS254001R0024, EAN 4016779529143) je čtyřpólový modulární jistič pro AC/DC s jmenovitým proudem 2 A a charakteristikou C, určený pro jmenovité napětí 400 V a šířku 4 modulární jednotky.
Má vypínací schopnost 6 kA (EN 60898, 400 V) a Icu 10 kA (IEC 60947-2, 400 V) / 20 kA (IEC 60947-2, 230 V), stupeň krytí IP20, možnost doplňkové výbavy a nepřepíná N vodič.
Pro připojení podporuje pevné vodiče do 0,75–35 mm² a vícežilové do 0,75–25 mm², má vestavěnou hloubku 69 mm, provozní teplotu -25 až 55 °C a ztrátový výkon 7,2 W.
Proč si vybrat tento jistič?
- Určený pro obvody s jmenovitým proudem 2 A, vhodný pro ochranu malých spotřebičů a větví.
- S charakteristikou vypínání C reaguje na přetížení a krátkodobé zkraty typické pro motorické a obecné zátěže.
- Čtyřpólové provedení s 4 póly umožňuje ochranu třífázových obvodů včetně nulového vodiče.
- Vypínací zkratová schopnost až 6 kA (EN 60898 při 400 V) pro bezpečné přerušení zkratového proudu.
- Kompatibilní se AC/DC napětím, vhodný pro aplikace se střídavým i stejnosměrným proudem.
- Na liště DIN zabírá 4 moduly, takže se snadno integruje do rozvaděčů s omezeným prostorem.
Interní název produktu
Jistič S204-C2 2A 4p C 6kA
