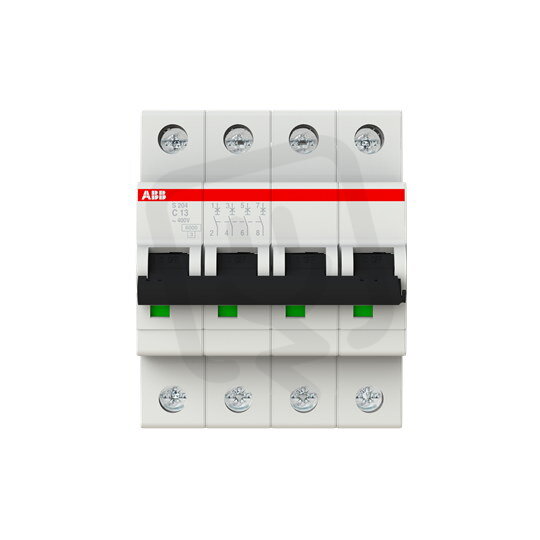

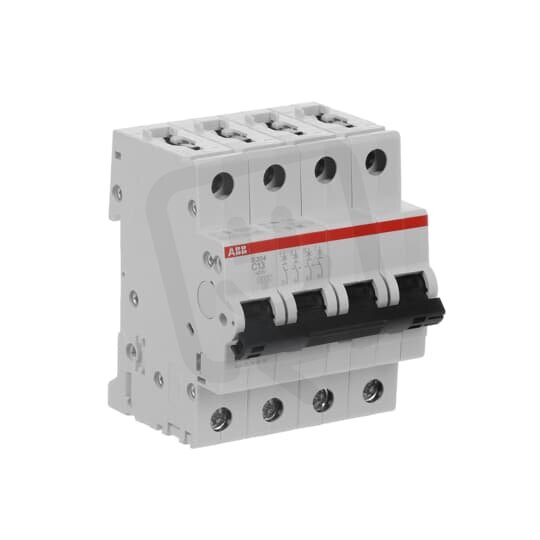

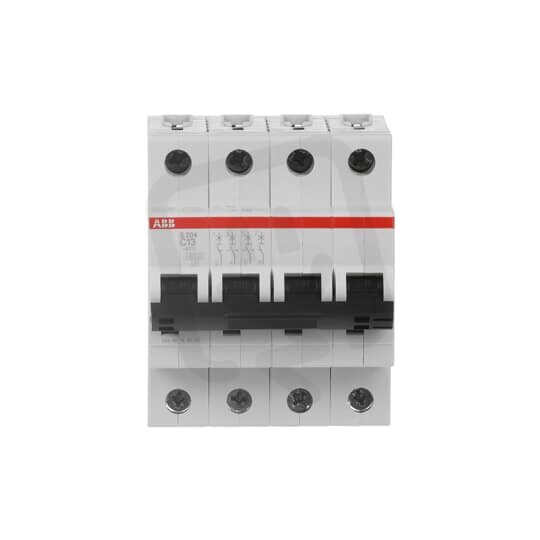

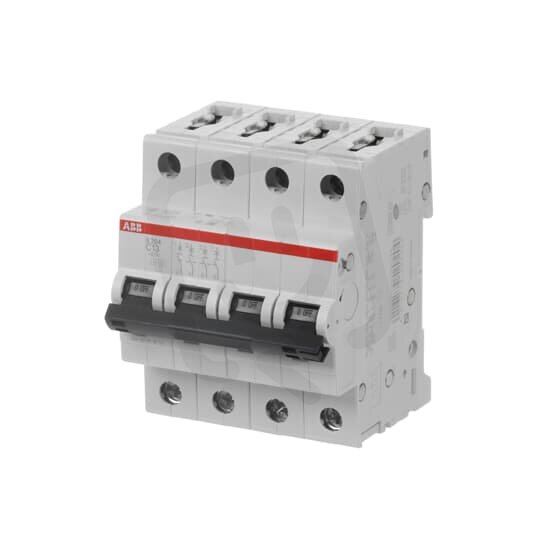

Jistič S204-C13, 4F, 13A, char. C, 6kA, ABB 2CDS254001R0134
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134113
- Kód dodavatele:
- 2CDS254001R0134
- EAN:
- 4016779529204
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,2 W
Jistič S204-C13, 4F, 13A, char. C, 6kA, ABB 2CDS254001R0134
Jistič S204‑C13 (ABB 2CDS254001R0134, EAN 4016779529204) je čtyřpólový přístroj s charakteristikou C a jmenovitým proudem 13 A.
Nabízí vypínací zkratovou schopnost 6 kA podle EN 60898 (400 V), průmyslovou Icu 10 kA při 400 V a 20 kA při 230 V, jmenovité napětí 400 V a izolační napětí 440 V.
Má modulární šířku 4, stupeň krytí IP20, provozní teplotu -25–55 °C, podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², nepřepíná nulový vodič a nabízí možnost doplňkové výbavy.
Proč si vybrat právě tento jistič?
- Je určen pro střídavé i stejnosměrné napětí (AC/DC), což rozšiřuje jeho použití v různých typech instalací.
- Poskytuje ochranu obvodů s jmenovitým proudem 13 A.
- Má charakteristiku C, vhodnou pro běžné zatížení s nárazovými proudy motorů a spotřebičů.
- Jedná se o 4pólový jistič, takže chrání všechny fáze i nulový vodič.
- Vyznačuje se vypínací schopností 6 kA podle EN 60898 při 400 V, koncipovanou pro standardní instalace.
- Na DIN liště zabírá modulární šířku 4, což pomáhá s plánováním rozváděče.
Interní název produktu
Jistič S204-C13 13A 4p C 6kA
