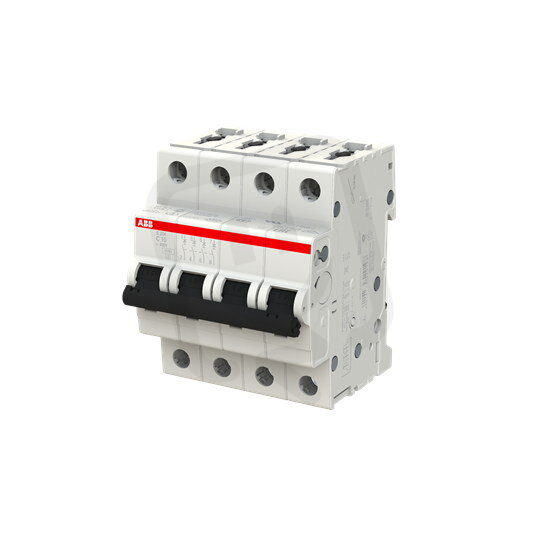

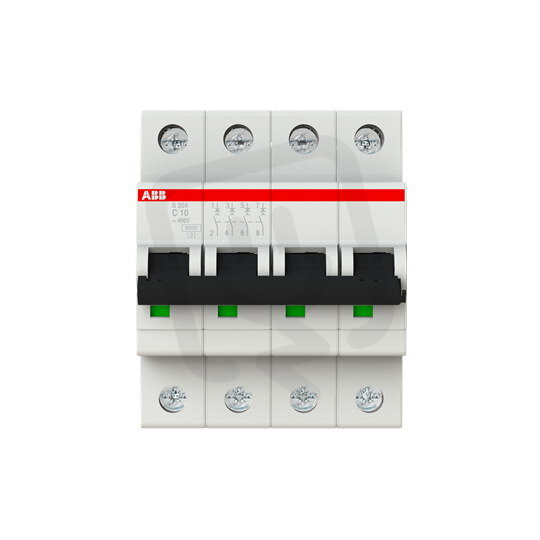

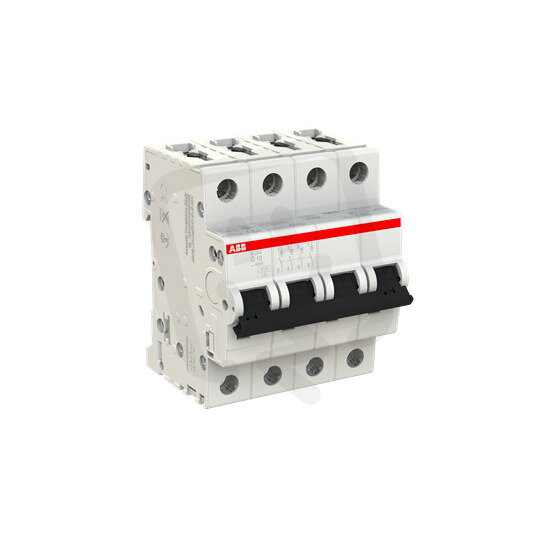

Jistič S204-C10, 4F, 10A, char. C, 6kA, ABB 2CDS254001R0104
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134112
- Kód dodavatele:
- 2CDS254001R0104
- EAN:
- 4016779529198
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8,4 W
Jistič S204-C10, 4F, 10A, char. C, 6kA, ABB 2CDS254001R0104
Jistič S204-C10 (ABB 2CDS254001R0104, EAN 4016779529198) je 4pólový modulární jistič pro AC/DC s jmenovitým proudem 10 A a charakteristikou C.
Má vypínací zkratovou schopnost 6 kA (lcn EN 60898, 400 V), dále Icu 10 kA (IEC 60947-2, 400 V) a 20 kA (IEC 60947-2, 230 V), krytí IP20 a modulární šířku 4.
Podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², provozní teploty -25–55 °C, vestavěnou hloubku 69 mm, možnost doplňkové výbavy ano a ztrátový výkon 8,4 W; spínající N vodič: ne.
Proč si vybrat tento jistič?
- Patří do produktové řady S204, vhodné pro modulární rozvody.
- Kompatibilní s napětím AC/DC, použitelný ve střídavých i stejnosměrných obvodech.
- Má 4 chráněné póly, což umožňuje ochranu více vodičů současně.
- Má jmenovitý proud 10 A, vhodný pro obvody s menším až středním zatížením.
- S charakteristikou C je určený pro obvody s nárazovými proudy motorů a transformátorů.
- Vypínací zkratová schopnost do 6 kA při 400 V zajišťuje přerušení zkratových proudů.
Interní název produktu
Jistič S204-C10 10A 4p C 6kA
