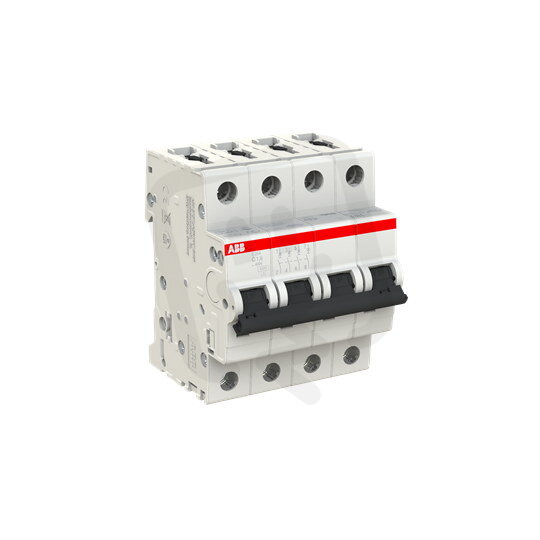

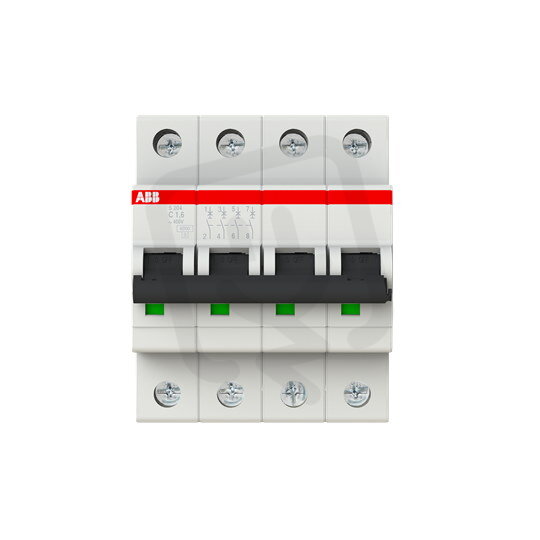

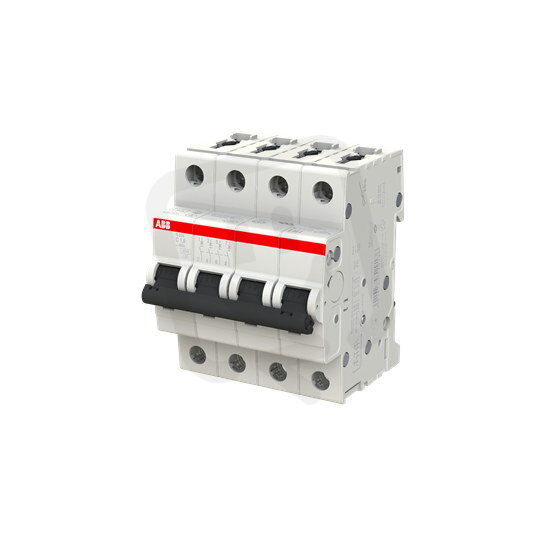

Jistič S204-C1,6, 4F, 1.6A, char. C, 6kA, ABB 2CDS254001R0974
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134106
- Kód dodavatele:
- 2CDS254001R0974
- EAN:
- 4016779529136
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 6,4 W
Jistič S204-C1,6, 4F, 1.6A, char. C, 6kA, ABB 2CDS254001R0974
Jistič S204-C1,6 (ABB, EAN 4016779529136) je čtyřpólový modulární jistič s charakteristikou C a jmenovitým proudem 1,6 A pro AC/DC napětí s jmenovitým napětím 400 V.
Má vypínací zkratovou schopnost podle EN 60898 6 kA (400 V) a Icu podle IEC 60947-2 10 kA (400 V) resp. 20 kA (230 V), frekvenční rozsah 50–60 Hz a izolační napětí 440 V.
Modulární šířka 4, krytí IP20, vestavěná hloubka 69 mm, možnost doplňkové výbavy: ano, spínání N vodiče: ne, pro průřez pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Určený pro střídavé i stejnosměrné napětí: AC/DC.
- Jmenovitý proud 1,6 A pro ochranu obvodů s nízkým zatížením.
- Charakteristika spouštění C vhodná pro obvyklé zátěže s krátkodobými náběhy proudu.
- Vypínací schopnost zkratu podle EN 60898 (400 V): 6 kA.
- Počet chráněných pólů: 4 (čtyřpólové provedení).
- Modulární šířka 4 moduly; produktová řada S204.
Interní název produktu
Jistič S204-C1,6 1,6A 4p C 6kA
