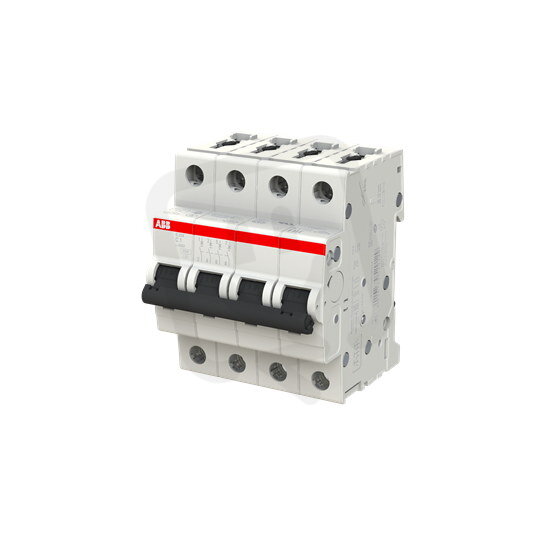

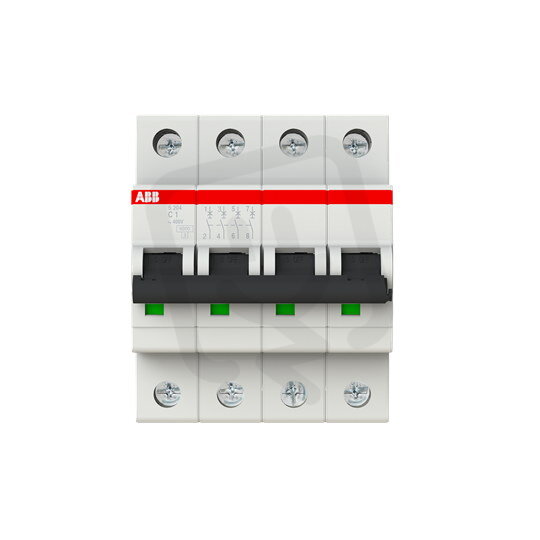

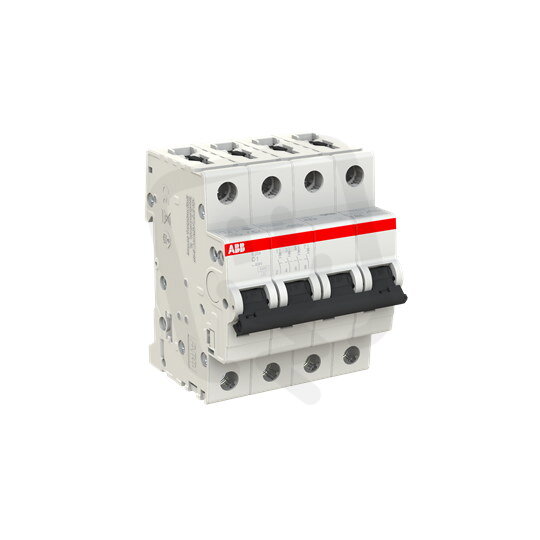

Jistič S204-C1, 4F, 1A, char. C, 6kA, ABB 2CDS254001R0014
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 092,05 Kč
Cena po registraci:
975,10 Kč/ks
Po registraci bez DPH:
805,87 Kč
Vaše cena s DPH:
1 015,65 Kč/ks
Vaše cena bez DPH:
839,38 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134105
- Kód dodavatele:
- 2CDS254001R0014
- EAN:
- 4016779529129
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,6 W
Jistič S204-C1, 4F, 1A, char. C, 6kA, ABB 2CDS254001R0014
Jistič S204‑C1 (EAN 4016779529129) je čtyřpólový modulární jistič řady S204 pro AC/DC s jmenovitým proudem 1 A a charakteristikou C.
Má vypínací schopnost 6 kA dle EN 60898 (400 V) a vypínací schopnosti Icu 10 kA / 20 kA dle IEC 60947‑2 (400/230 V), jmenovité napětí 400 V, stupeň krytí IP20 a modulární šířku 4.
Umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového připojení 0,75–25 mm², pracuje při frekvenci 50–60 Hz a okolní teplotě -25–55 °C, vestavěná hloubka 69 mm, možnost doplňkové výbavy ano a nespíná nulový vodič (spínající N vodič: ne).
Proč si vybrat jistič S204‑C1?
- Vhodný pro použití v obvodech se střídavým i stejnosměrným napětím díky typu napětí AC/DC.
- Určen pro ochranu malých zatížení s jmenovitým proudem 1 A.
- Poskytuje požadovanou reakci na nadproudy díky charakteristice C.
- Zabezpečuje odpojení při zkratových proudech až do vypínací schopnosti 6 kA (EN 60898, 400 V).
- Čtyřpólové provedení se 4 chráněnými póly vhodné pro třífázové obvody.
- Kompaktní zabírání prostoru na liště díky 4 modulům (modulární šířka 4).
Interní název produktu
S204-C1
Podrobný popis produktu
S204-C1; 4 fázový jistič, jmenovitý proud In: 1 A, vypínací charakteristika: C, vypínací schopnost Icn: 6 kA
