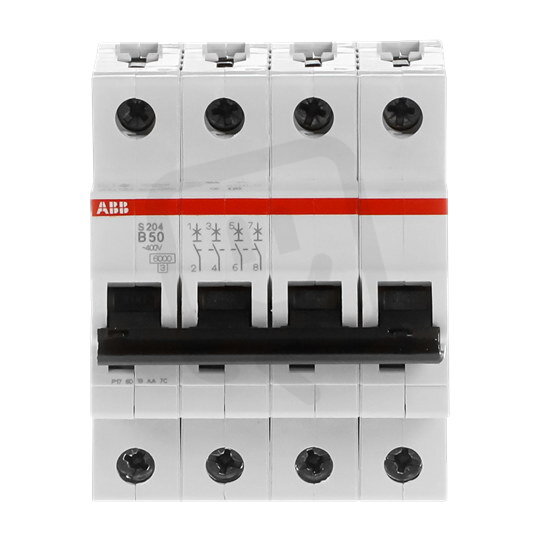

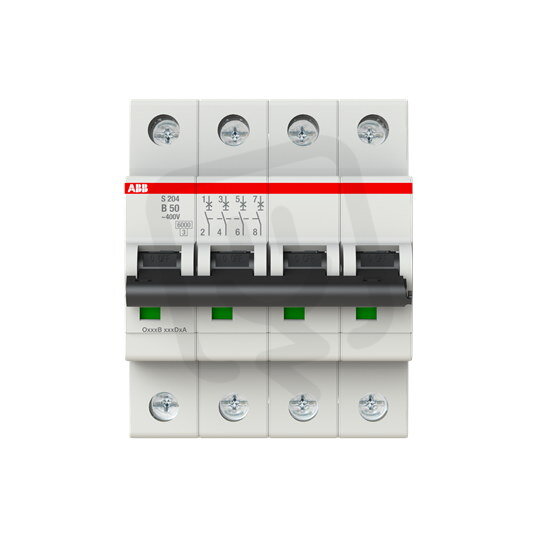

Jistič S204-B50, 4F, 50A, char. B, 6kA, ABB 2CDS254001R0505
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 326,43 Kč
Cena po registraci:
1 184,37 Kč/ks
Po registraci bez DPH:
978,82 Kč
Vaše cena s DPH:
1 233,62 Kč/ks
Vaše cena bez DPH:
1 019,52 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134031
- Kód dodavatele:
- 2CDS254001R0505
- EAN:
- 4016779550987
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 13 W
Jistič S204-B50, 4F, 50A, char. B, 6kA, ABB 2CDS254001R0505
Jistič S204-B50 (EAN: 4016779550987) je čtyřpólový modulární jistič řady S204 s charakteristikou B a jmenovitým proudem 50 A pro střídavé i stejnosměrné napětí do 400 V a šířkou 4 modulů.
Má vypínací zkratovou schopnost podle EN 60898 6 kA (400 V) a Icu podle IEC 60947-2 10 kA (400 V) a 20 kA (230 V), stupeň krytí IP20, možnost doplňkové výbavy ano a nespíná N vodič.
Proč si vybrat tento jistič?
- Označení výrobku je ABB 2CDS254001R0505 (S204‑B50), které usnadňuje identifikaci při nákupu a montáži.
- Má jmenovitý proud 50 A, vhodný pro dimenzování obvodů s vyšším zatížením.
- Jedná se o čtyřpólové provedení (4P), umožňující společné odpojování všech fází.
- Nese charakteristiku B, určenou pro ochranu obvodů s převládajícím rezistivním a lehce induktivním zatížením.
- Disponuje vypínací schopností 6 kA (EN 60898 při 400 V) pro spolehlivou ochranu proti zkratům.
- Je určeno pro provozní napětí AC/DC, takže jej lze použít v různých typech instalací.
Interní název produktu
S204-B 50
Podrobný popis produktu
S204-B50; 4 fázový jistič, jmenovitý proud In: 50 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
