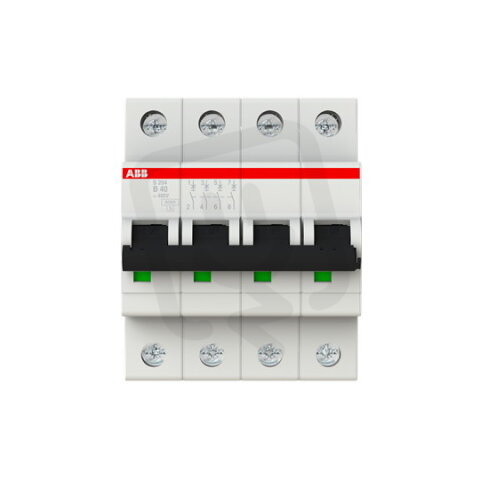

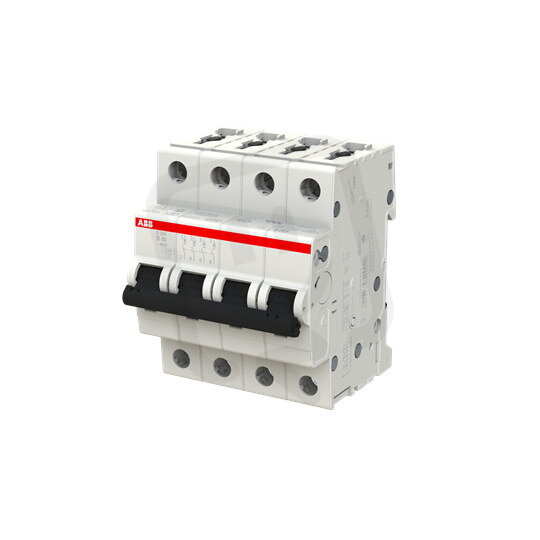

Jistič S204-B40, 4F, 40A, char. B, 6kA, ABB 2CDS254001R0405
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 063,06 Kč
Cena po registraci:
949,22 Kč/ks
Po registraci bez DPH:
784,48 Kč
Vaše cena s DPH:
988,68 Kč/ks
Vaše cena bez DPH:
817,09 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134030
- Kód dodavatele:
- 2CDS254001R0405
- EAN:
- 4016779529020
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 19,2 W
Jistič S204-B40, 4F, 40A, char. B, 6kA, ABB 2CDS254001R0405
Jistič ABB S204-B40 (EAN 4016779529020) je čtyřpólový modulární jistič řady S204 s charakteristikou B a jmenovitým proudem 40 A, určený pro střídavé i stejnosměrné napětí do 400 V.
Dosahuje vypínací zkratové schopnosti 6 kA podle EN 60898 (400 V) a Icu 10 kA (IEC 60947‑2 při 400 V) / 20 kA (IEC 60947‑2 při 230 V), má krytí IP20, modulární šířku 4 a možnost doplňkové výbavy.
Podporuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm², pracuje při teplotách -25–55 °C, má impulsní odolné napětí 4 kV a ztrátový výkon 19,2 W.
Proč si vybrat tento jistič?
- Určen pro střídavé i stejnosměrné napětí (AC/DC), což umožňuje použití v různých typech instalací.
- S jmenovitým proudem 40 A, vhodný pro obvody s tímto zatížením.
- S spouštěcí charakteristikou B, která zajišťuje vypnutí při krátkodobých proudových nárazech.
- Vypínací schopnost zkratového proudu 6 kA podle EN 60898 při 400 V.
- Poskytuje ochranu ve 4 pólech, tedy pro čtyřpólové zapojení.
- Zabere v rozvaděči 4 moduly díky své modulární šířce.
Interní název produktu
S204-B 40
Podrobný popis produktu
S204-B40; 4 fázový jistič, jmenovitý proud In: 40 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
