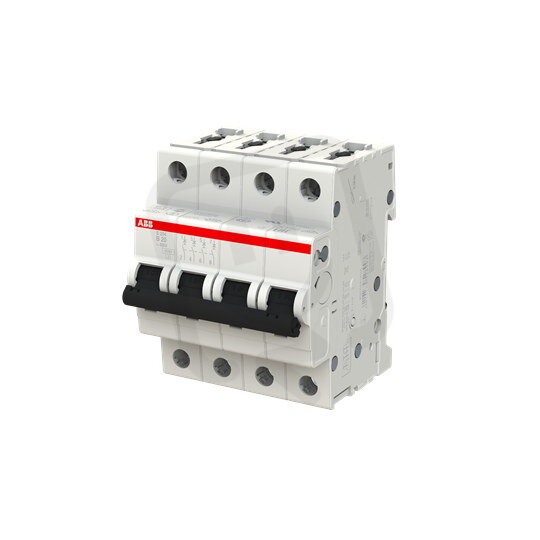

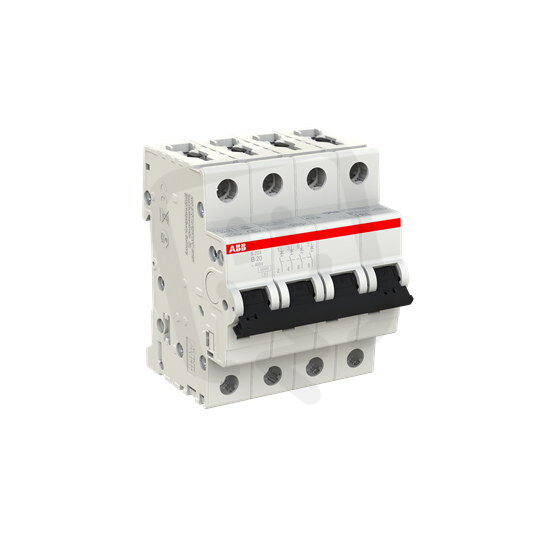

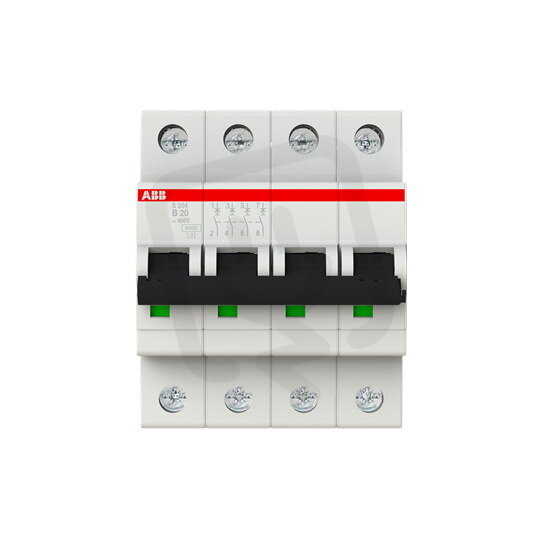

Jistič S204-B20, 4F, 20A, char. B, 6kA, ABB 2CDS254001R0205
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
844,94 Kč
Cena po registraci:
754,47 Kč/ks
Po registraci bez DPH:
623,53 Kč
Vaše cena s DPH:
785,83 Kč/ks
Vaše cena bez DPH:
649,45 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134027
- Kód dodavatele:
- 2CDS254001R0205
- EAN:
- 4016779528993
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10 W
Jistič S204-B20, 4F, 20A, char. B, 6kA, ABB 2CDS254001R0205
Jistič S204-B20 (EAN: 4016779528993) je čtyřpólový modulární jistič řady S204 pro AC/DC s charakteristikou B a jmenovitým proudem 20 A, modulární šířkou 4 a krytím IP20.
Má vypínací schopnost podle lcn EN 60898 400V 6 kA a vyp.zkrat.schopnost Icu podle IEC 60947-2 10 kA (400 V) / 20 kA (230 V) při jmenovitém napětí 400 V a frekvenci 50–60 Hz.
Umožňuje připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, má vestavěnou hloubku 69 mm, impulzní odolné napětí 4 kV, třídu přepětí a stupeň znečištění 3, možnost doplňkové výbavy ano a nepřepíná neutrální vodič (není určen pro instalaci pod omítku ani není výbuchu odolný).
Proč si vybrat tento jistič?
- Je určen pro kombinované napětí AC/DC, takže jej lze nasadit ve střídavých i stejnosměrných obvodech.
- Má jmenovitý proud 20 A, který určuje jeho schopnost chránit obvod proti přetížení.
- Disponuje spouštěcí charakteristikou B, vhodnou pro běžné domácí a průmyslové spotřebiče s omezenými náběhovými proudy.
- Vypínací schopnost při zkratu činí 6 kA (EN 60898, 400 V), což stanovuje mezní hodnotu zkratového proudu, kterou jistič dokáže přerušit.
- Jedná se o čtyřpólový jistič s 4 chráněnými póly, poskytující vícepólovou ochranu pro vícefázové obvody.
- Patří do produktové řady S204 výrobce ABB (typ 2CDS254001R0205).
Interní název produktu
S204-B 20
Podrobný popis produktu
S204-B20; 4 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
