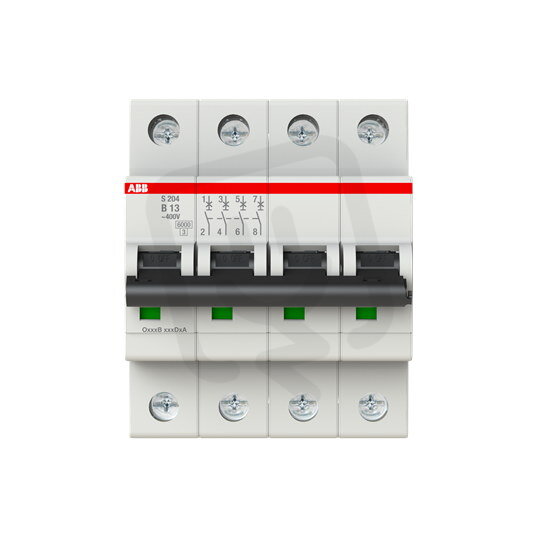

Jistič S204-B13, 4F, 13A, char. B, 6kA, ABB 2CDS254001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
844,94 Kč
Cena po registraci:
754,47 Kč/ks
Po registraci bez DPH:
623,53 Kč
Vaše cena s DPH:
785,83 Kč/ks
Vaše cena bez DPH:
649,45 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134025
- Kód dodavatele:
- 2CDS254001R0135
- EAN:
- 4016779528979
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,2 W
Jistič S204-B13, 4F, 13A, char. B, 6kA, ABB 2CDS254001R0135
Jistič S204-B13 (ABB 2CDS254001R0135, EAN 4016779528979) je čtyřpólový modulární jistič s charakteristikou B a jmenovitým proudem 13 A, určený pro AC/DC a jmenovité napětí 400 V.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 (400 V), hodnoty Icu 10 kA IEC 60947-2 (400 V) a 20 kA (230 V), počet pólů 4 a modulární šířku 4.
Nabízí možnost doplňkové výbavy, připojení vodičů do 0,75–35 mm² (pevné) nebo 0,75–25 mm² (vícežilové), provozní teplotu -25–55 °C, stupeň krytí IP20 a ztrátový výkon 9,2 W, přičemž nespíná N‑vodič.
Proč si vybrat tento jistič?
- Určen pro AC i DC napětí, takže ho lze použít v různých typech obvodů.
- Zabere na DIN liště 4 moduly, což usnadňuje plánování rozvaděče.
- Má charakteristiku B, vhodnou pro ochranu běžných obvodů s mírnými proudovými nárazy.
- Pracuje s jmenovitým proudem 13 A, vhodným pro menší obvody a spotřebiče.
- Vypínací schopnost zkratu dosahuje 6 kA podle EN 60898 při 400 V, což zabezpečuje ochranu při zkratových událostech.
- Je čtyřpólový, tedy přeruší všechny čtyři póly současně tam, kde je to potřeba.
Interní název produktu
S204-B 13
Podrobný popis produktu
S204-B13; 4 fázový jistič, jmenovitý proud In: 13 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
