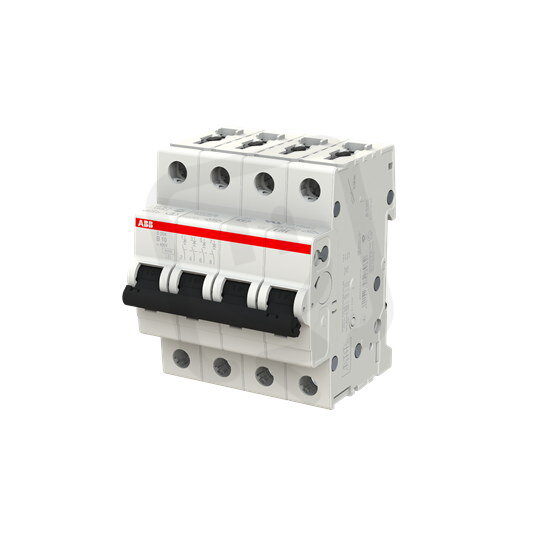

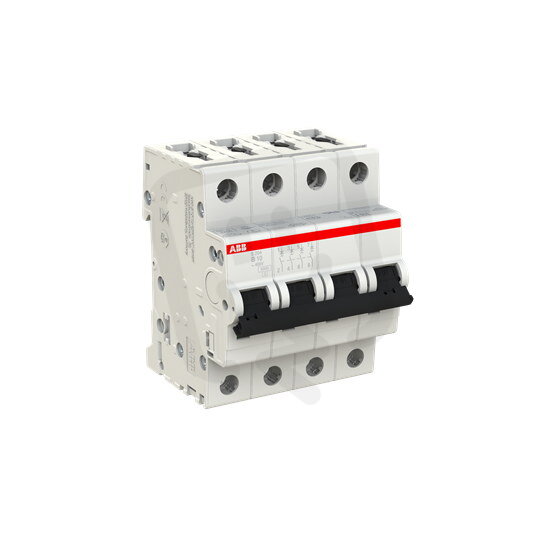

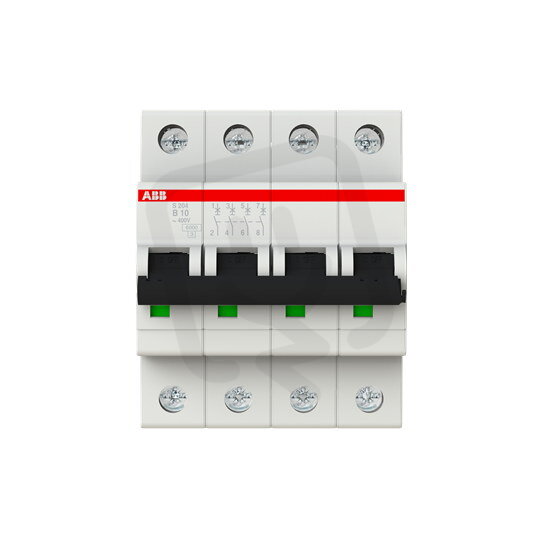

Jistič S204-B10, 4F, 10A, char. B, 6kA, ABB 2CDS254001R0105
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
844,96 Kč
Cena po registraci:
754,48 Kč/ks
Po registraci bez DPH:
623,54 Kč
Vaše cena s DPH:
785,85 Kč/ks
Vaše cena bez DPH:
649,46 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134024
- Kód dodavatele:
- 2CDS254001R0105
- EAN:
- 4016779528962
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S204
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8,4 W
Jistič S204-B10, 4F, 10A, char. B, 6kA, ABB 2CDS254001R0105
Jistič S204-B10 od ABB je 4-pólový modulární přístroj s jmenovitým proudem 10 A a charakteristikou B, určený pro AC/DC při jmenovitém napětí 400 V a s modulární šířkou 4.
Má vypínací zkratovou schopnost podle EN 60898 6 kA (400 V) a vypínací schopnost Icu podle IEC 60947-2 10 kA (400 V) a 20 kA (230 V), stupeň krytí IP20 a kategorii přepětí 3.
Parametry dále zahrnují možnost doplňkové výbavy ano, spínání N vodiče: ne, připojitelné průřezy pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, provozní teplotu -25–55 °C a ztrátový výkon 8,4 W.
Proč si vybrat tento jistič?
- Jistič z produktové řady S204, model S204-B10 (ABB 2CDS254001R0105), je určen pro použití v rozvaděčích s běžnými instalačními požadavky.
- Je určen pro obvody s jmenovitým proudem 10 A.
- Díky 4 pólům (4F) zabezpečuje ochranu všech fází i nulového vodiče.
- Má charakteristiku B, vhodnou pro běžné domácí a osvětlovací obvody s nízkými náběhovými proudy.
- Vypínací zkratová schopnost 6 kA při 400 V umožňuje bezpečné odpojení při běžných zkratových stavech instalace.
- Kompatibilní s AC i DC napětím, což poskytuje flexibilitu při různých typech zapojení.
Interní název produktu
S204-B 10
Podrobný popis produktu
S204-B10; 4 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
