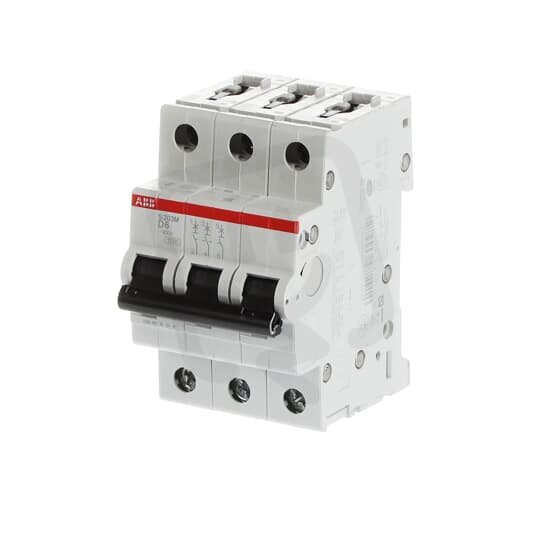

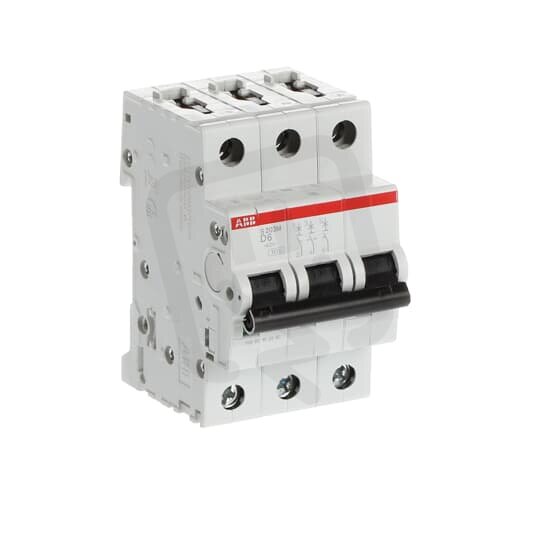

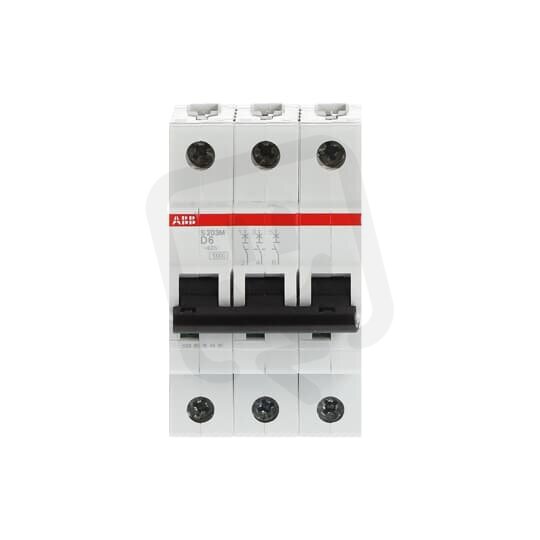

S203M-D6 3 fázový jistič 6 A char. D 10kA ABB 2CDS273001R0061
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103372
- Kód dodavatele:
- 2CDS273001R0061
- EAN:
- 4016779600972
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5,7 W
S203M-D6 3 fázový jistič 6 A char. D 10kA ABB 2CDS273001R0061
S203M-D6 3fázový jistič ABB (EAN: 4016779600972) s charakteristikou D a jmenovitým proudem 6 A pro AC/DC, jmenovité napětí 400 V, třípólový (3 póly) a modulární šířkou 3 modulů.
Vypínací schopnost 10 kA (EN 60898 při 400 V), Icu 25 kA (IEC 60947-2 při 230 V) / 15 kA (při 400 V), stupeň krytí IP20, možnost doplňkové výbavy: ano, spínání N vodiče: ne, provozní teplota -25–55 °C a připojení vodičů pro průřezy 0,75–35 mm2 (pevné) / 0,75–25 mm2 (vícežilové).
Proč si vybrat tento třífázový jistič?
- Vhodný pro aplikace s AC/DC napětím.
- Jmenovitý proud 6 A pro ochranu obvodů s nízkým odběrem.
- Charakteristika D umožňuje tolerovat vyšší spouštěcí proudy, což je vhodné při spouštění motorů.
- Vypínací zkratová schopnost 10 kA při 400 V dle EN 60898 zajišťuje ochranu při zkratech.
- Třípólové provedení s 3 póly určené pro ochranu třífázových obvodů.
- Modulární šířka 3 moduly a zařazení v řadě S203 usnadňují montáž do standardních rozvaděčů.
Interní název produktu
Jistič S203M-D6 6A 3p D 10kA
